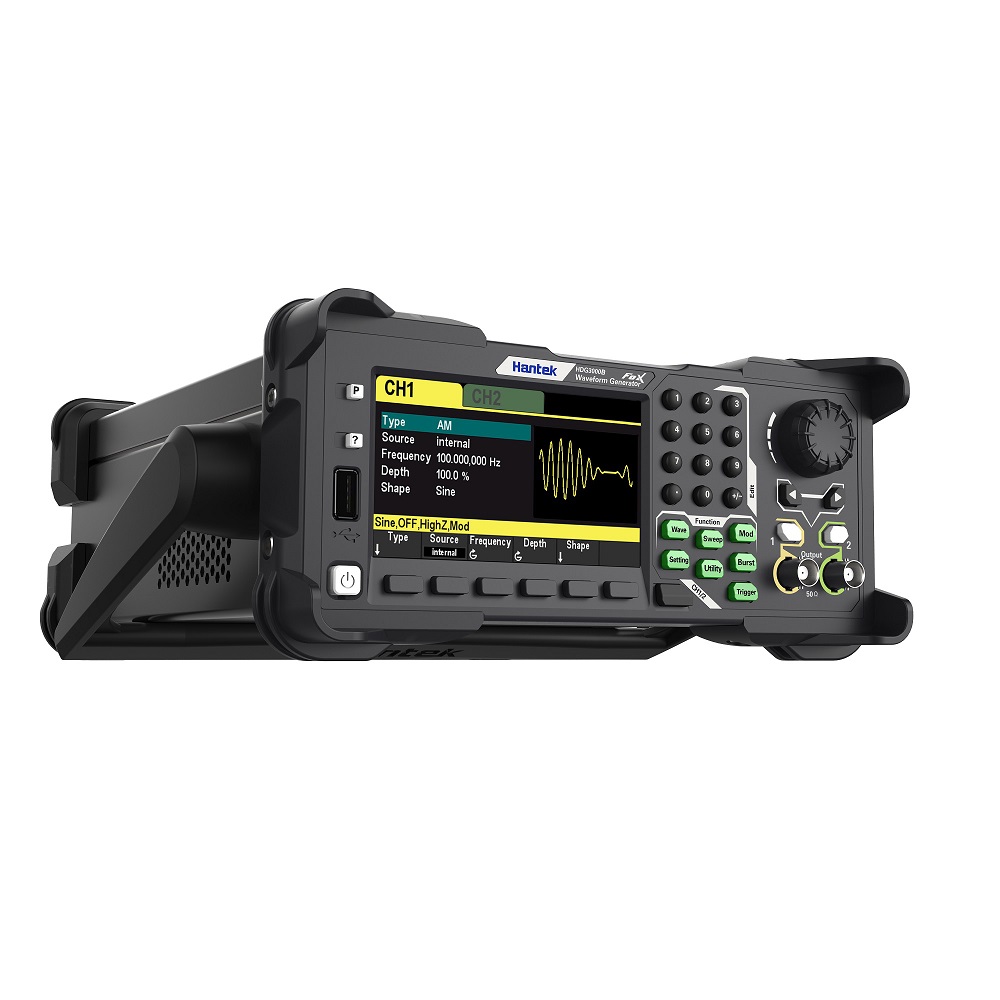

MÁY PHÁT XUNG HANTEK HDG3000B SERIES - Ảnh 2

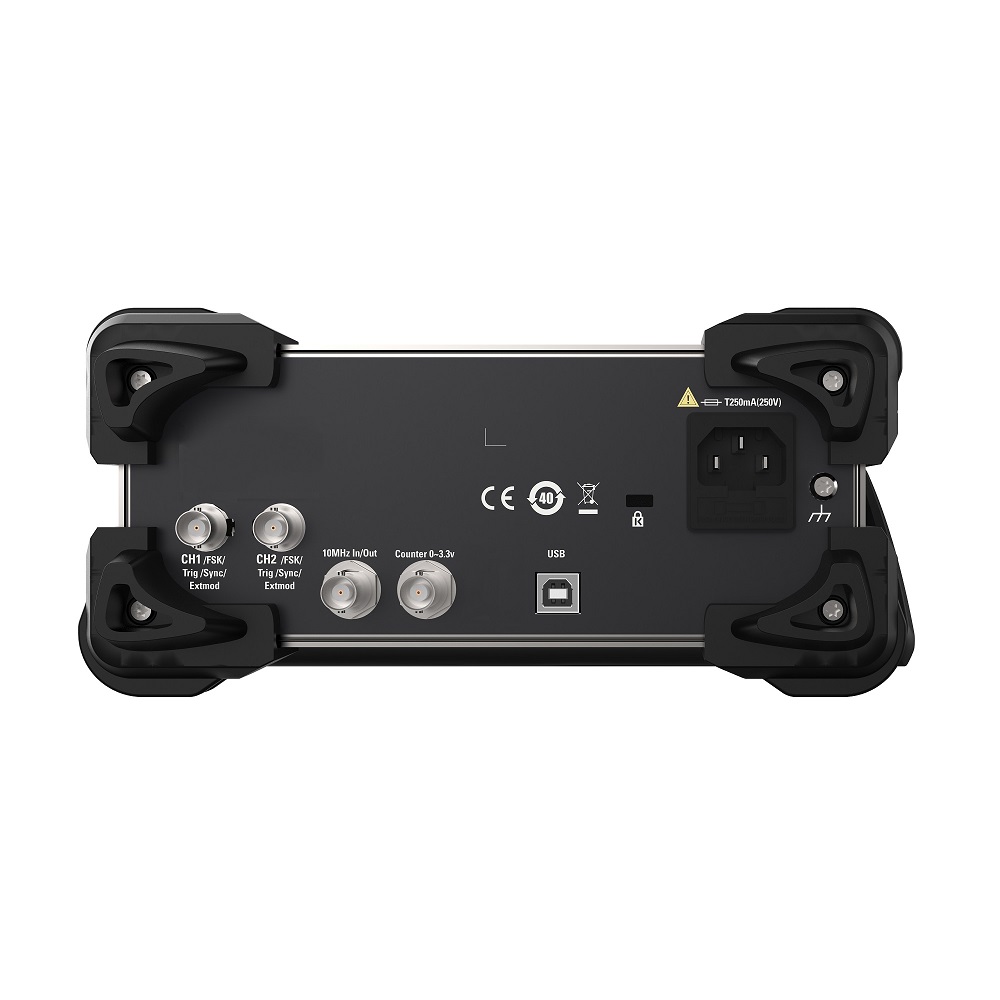

MÁY PHÁT XUNG HANTEK HDG3000B SERIES - Ảnh 3

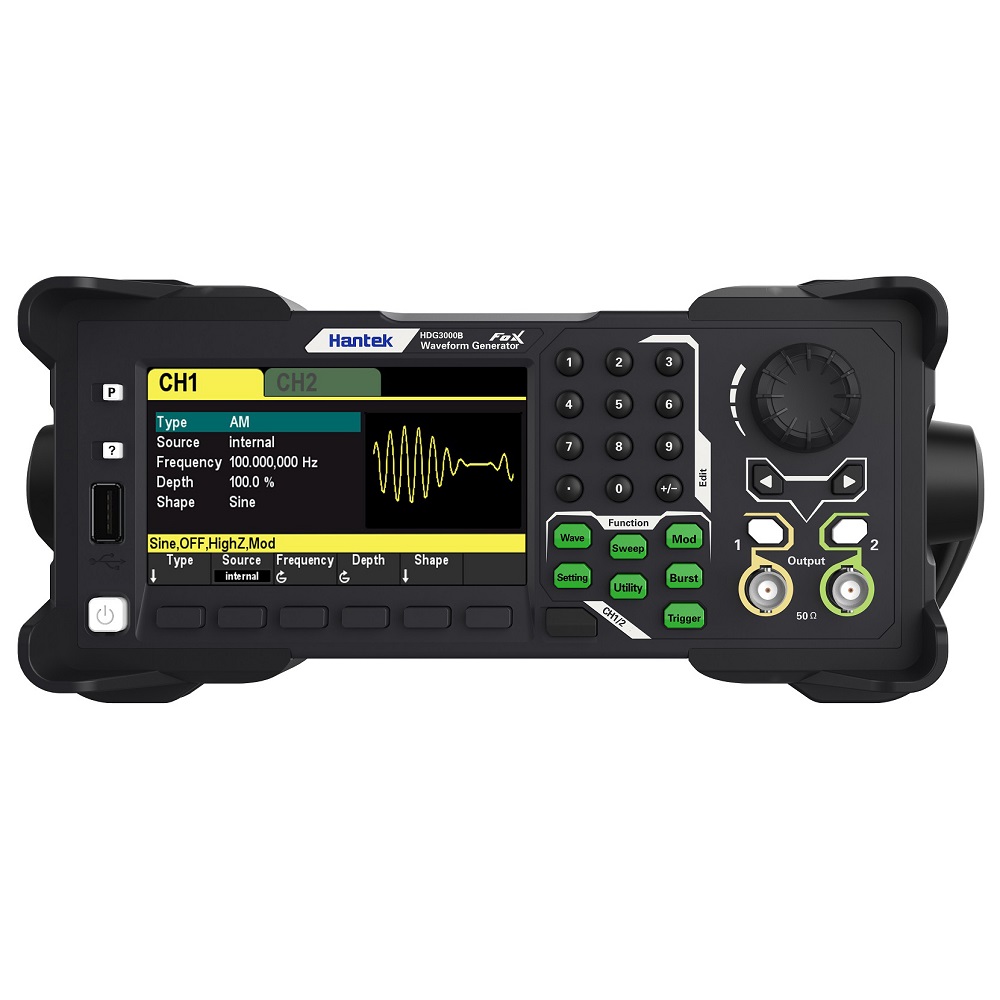

MÁY PHÁT XUNG HANTEK HDG3000B SERIES

Name: MÁY PHÁT XUNG HANTEK HDG3000B SERIES - CÔNG TY TNHH CÔNG NGHỆ DUOHEYI (VN)
Availability: InStock

Giá: Liên hệ

Giá (chưa VAT)

Giá (gồm VAT)

Gọi để có giá tốt

China: 0926692288

Vietnam: 0982477220

MÁY PHÁT XUNG HANTEK HDG3000B SERIES

HDG3000B tích hợp 5 chức năng trong một: máy phát sóng ngẫu nhiên, máy phát xung, máy phát hàm, máy phát sóng hài, máy đo tần số. Sử dụng công nghệ DDS (Direct Digital Synthesizer), máy có thể tạo ra tín hiệu đầu ra ổn định, tinh khiết và độ méo tiếng thấp. Thiết kế giao diện và bố cục bàn phím thân thiện với người dùng mang đến trải nghiệm tuyệt vời. Giao diện cấu hình phong phú cho phép dễ dàng điều khiển thiết bị bằng máy tính, cung cấp cho người dùng nhiều giải pháp đo lường hơn.

Dải tần số: 1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz/15MHz.
Tốc độ lấy mẫu lên tới 250MSa/giây, không làm biến dạng dạng sóng analog.
Độ phân giải dọc 16 bit đảm bảo độ chính xác của biên độ dạng sóng.
Được trang bị kênh đôi có hiệu suất ngang bằng, tương đương với hai nguồn tín hiệu độc lập.
Độ sâu lưu trữ lên tới 2M đảm bảo tạo ra nhiều chu kỳ dạng sóng hơn và chi tiết dạng sóng tốt hơn.
Màn hình LCD TFT màu 4,3 inch, giao diện người dùng rõ ràng và trực quan.
Chức năng điều chế phong phú, hỗ trợ AM, DSB – AM, FM, PM, ASK, FSK và PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK và PWM, v.v.
Độ phân giải tần số 1μHz: Khi trở kháng cao, biên độ dao động từ 2mV~20Vpp. Khi trở kháng 50Ω, biên độ dao động từ 1mV~10Vpp.
Máy đo tần số có độ phân giải cao 80MHz tích hợp.
Giao diện truyền thông tiêu chuẩn: USB 2.0 tốc độ cao phía trước (USB Host) và USB 2.0 tốc độ đầy đủ phía sau (USB Device).
Hơn 160 loại tín hiệu tùy ý, chẳng hạn như tăng theo hàm mũ, giảm theo hàm mũ, tín hiệu ECG, tín hiệu Gauss, vectơ bán dương, Lorentz, đa tần hai âm, điện áp DC, v.v.
Tích hợp chức năng tạo sóng hài 16 tần số, biên độ và pha sóng hài được chỉ định, thường được sử dụng trong thiết bị phát hiện sóng hài hoặc thiết bị lọc sóng hài để kiểm tra.

Thông số kỹ thuật

Model	HDG3102B	HDG3082B	HDG3062B	HDG3042B	HDG3022B	HDG3012B
Kênh	2
Bước sóng	2 triệu
Dải tần số	100MHz	80MHz	60MHz	40MHz	25MHz	15MHz
Tốc độ lấy mẫu	250MSa/giây
Độ phân giải điện áp	16 Bit
Dạng sóng
Đầu ra dạng sóng tiêu chuẩn	sóng sin, sóng vuông, sóng tam giác, sóng xung, nhiễu, sóng hài
Đầu ra dạng sóng tùy ý	160 loại dạng sóng tùy ý, bao gồm tăng theo hàm mũ, giảm theo hàm mũ, tín hiệu ECG, Gauss, nửa vectơ, Lorentz, tần số μlti âm kép, điện áp DC, v.v.
Thuộc tính tần số
Sóng sin	1 μ Hz ~ 100 MHZ	1 μHz ~ 80 MHZ	1 μHz ~ 60 MHZ	1 μHz ~ 40 MHZ	1 μHz ~ 25 MHZ	1 μHz ~ 15 MHZ
Sóng vuông	1 μ Hz ~ 15MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ
Sóng xung	1 μ Hz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ
Sóng tam giác	1 μ Hz ~ 2 MHZ	1 μHz ~ 2 MHZ	1 μHz ~ 2 MHZ	1 μHz ~ 2 MHZ	1 μHz ~ 2 MHZ	1 μHz ~ 2 MHZ
hài hòa	1 μ Hz ~ 50 MHZ	1 μHz ~ 40 MHZ	1 μHz ~ 30 MHZ	1 μHz ~ 20 MHZ	1 μHz ~ 10 MHZ	1 μHz ~ 5 MHZ
Tiếng ồn (3 db)	Băng thông 100 MHZ
Sóng tùy ý	1 μ Hz ~ 20 MHZ	1 μHz ~ 20 MHZ	1 μHz ~ 20 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ	1 μHz ~ 15 MHZ
Nghị quyết	1μ Hz
Độ chính xác	±1ppm, 18~28 ℃
Tính chất sóng vuông
Thời gian tăng/giảm	Điển hình (1kHz, 1Vpp)
	≥ 9ns
Vượt quá	Điển hình (100kHz, 1Vpp)
	≤ 5%
Chu kỳ nhiệm vụ	0,001% ~ 99,999%;
	Phạm vi thay đổi theo tần số
Sự bất đối xứng	1% của giai đoạn cộng thêm 4ns
Tính chất sóng tam giác
Tuyến tính	≤ 1% công suất đỉnh (điển hình, 1kHz, 1Vpp, đối xứng 100%)
Tính đối xứng	0% ~ 100%
Tính chất sóng xung
Xe đạp	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms
Xung	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns
Thời gian tăng/giảm	≥9ns (giới hạn bởi cài đặt tần số hiện tại và cài đặt độ rộng xung)
Vượt quá	Điển hình (1kHz, 1Vpp)
	≤ 5%
Tính chất sóng tùy ý
Bước sóng	2 triệu
Độ phân giải dọc	16 Bit
Tốc độ lấy mẫu	1μSa/giây~62,5 MSa/giây, độ phân giải 1μSa/giây
Thời gian tăng/giảm	Ns từ 9 trở lên
Vượt quá	Điển hình (1Vpp)
	≤ 5%
Tính chất hài hòa
Tần số hài hòa	≤16
Kiểu hài hòa	Các sóng hài chẵn, sóng hài lẻ, tất cả các sóng hài
Biên độ hài hòa	Có thể thiết lập mọi biên độ sóng hài.
Pha hài hòa	Có thể thiết lập mọi biên độ sóng hài.
Thuộc tính biên độ (đầu cuối 50Ω)
Phạm vi biên độ	≤ 10MHz: 1mVpp ~ 10Vpp;
	≤55MHz: 1mVpp ~ 5,5Vpp;
	≤80MHz:1mVpp ~ 3,5Vpp;
	≤ 100MHz:1mVpp ~ 2Vpp;
Độ chính xác	Điển hình (sóng sin 1kHz, độ lệch 0V, > 10mVPP)
	Giá trị cài đặt ± 1% ± 5mVpp
Độ phẳng biên độ (so với sóng sin 1kHz, 1Vpp, 50Ω)	≤5MHz: ±0,1dB;
	≤15MHz: ±0,2dB;
	≤25MHz: ±0,3dB
	≤40MHz: ±0,5dB
	40MHz: ±1,0dB
Đơn vị	Vpp, mVpp, Vrms, dBm (trở kháng 50Ω)
Nghị quyết	1mVpp
Thuộc tính bù trừ (đầu cuối 50Ω)
Phạm vi	± 5Vpkac+dc
Độ chính xác	±(1% giá trị cài đặt + 5mV + 1% biên độ)
Đầu ra dạng sóng
Trở kháng	50Ω
Tính chất điều chế
Loại điều chế	AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
LÀ
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Kênh nội bộ, kênh bên ngoài và các kênh khác
Sóng điều chế	Sóng sin, sóng vuông, sóng tam giác, nhiễu, sóng lấy mẫu, giảm exp, nửa vectơ, Lorentz, âm thanh kép, gaussian, điện tâm đồ
Tần số điều chế	2mHz~1MHz
Độ sâu điều chế	0% ~ 120%
DSB-AM
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Kênh nội bộ, kênh bên ngoài và các kênh khác
Sóng điều chế	Sóng sin, sóng vuông, sóng tam giác, nhiễu, sóng lấy mẫu, giảm exp, nửa vectơ, lorentz, âm thanh kép, gaussian, điện tâm đồ
Tần số điều chế	2mHz~1MHz
Độ sâu điều chế	0% ~ 120%
Đài phát thanh
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Kênh nội bộ, kênh bên ngoài và các kênh khác
Sóng điều chế	Sóng sin, sóng vuông, sóng tam giác, nhiễu, sóng lấy mẫu, giảm exp, nửa vectơ, lorentz, âm thanh kép, gaussian, điện tâm đồ
Tần số điều chế	2mHz~1MHz
Thủ tướng
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Kênh nội bộ, kênh bên ngoài và các kênh khác
Sóng điều chế	Sóng sin, sóng vuông, sóng tam giác, nhiễu, sóng lấy mẫu, giảm exp, nửa vectơ, lorentz, âm thanh kép, gaussian, điện tâm đồ
Tần số điều chế	2mHz~1MHz
Độ lệch pha	0 ° ~ 360 °
HỎI
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Nội bộ và bên ngoài
Sóng điều chế	Sóng vuông chu kỳ nhiệm vụ 50%
Tần số điều chế	2mHz~1MHz
FSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Nội bộ và bên ngoài
Sóng điều chế	Sóng vuông chu kỳ nhiệm vụ 50%
Tần số điều chế	2mHz~1MHz
PSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	Nội bộ và bên ngoài
Sóng điều chế	Sóng vuông chu kỳ nhiệm vụ 50%
Tần số điều chế	2mHz~1MHz
BPSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	nội bộ
Nguồn dữ liệu	PN15, PN21, 01, 10
Tần số điều chế	2mHz~1MHz
QPSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	nội bộ
Nguồn dữ liệu	PN15, PN21
Tần số điều chế	2mHz~1MHz
3FSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	nội bộ
Sóng điều chế	Sóng vuông chu kỳ nhiệm vụ 50%
Tần số điều chế	2mHz~1MHz
4FSK
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Nguồn điều chế	nội bộ
Sóng điều chế	Sóng vuông chu kỳ nhiệm vụ 50%
Tần số điều chế	2mHz~1MHz
OSK
Người vận chuyển	Sóng sin
Nguồn điều chế	Nội bộ, bên ngoài
Thời gian sốc	8 ns – 4,99975 ms
Tần số điều chế	2mHz~1MHz
PWM
Người vận chuyển	Sóng vuông
Nguồn điều chế	Kênh nội bộ, kênh bên ngoài và các kênh khác
Sóng điều chế	Sóng sin, sóng vuông, sóng tam giác, nhiễu, sóng lấy mẫu, giảm exp, nửa vectơ, Lorentz, âm thanh kép, gaussian, điện tâm đồ
Tần số điều chế	2mHz~50KHz
Độ lệch chu kỳ nhiệm vụ	0% ~ 50%
Đầu vào điều chế bên ngoài
Phạm vi đầu vào	AM, DSB-AM, FM, PM, OSK, PWM: 75mVRMS ~ ± 5Vac + dc
	ASK, FSK, PSK: Mức TTL
Băng thông đầu vào	50KHz
Trở kháng đầu vào	10 KΩ
Thuộc tính tần số quét
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Kiểu	Tuyến tính
Phương hướng	hướng lên trên
Thời gian quét tần số	1ms ~ 50Ks
Thời gian giữ/trả lại	0ms ~ 50Ks
Nguồn kích hoạt	Nội bộ, bên ngoài, thủ công
Nhãn	Đồng bộ hóa cạnh rơi của mô hình
Thuộc tính bùng nổ
Người vận chuyển	Sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng hài, sóng tùy ý (trừ DC)
Tần số sóng mang	1 μHz ~ 100 MHZ	1 μHz ~ 80 MHZ	1 μHz ~ 60 MHZ	1 μHz ~ 40 MHZ	1 μHz ~ 25 MHZ	1 μHz ~ 15 MHZ
Đếm theo đợt	1 ~ 2000 000 000
Giai đoạn bắt đầu/dừng	0 ° ~ 360 °
Chu kỳ nội bộ	2 μs ~ 500 giây
Nguồn điều khiển cửa	Kích hoạt bên ngoài
Nguồn kích hoạt	Nội bộ, bên ngoài, thủ công
Máy đo tần số
Chức năng đo lường	Tần số, chu kỳ, độ rộng xung dương/âm, chu kỳ nhiệm vụ
Tính thường xuyên	1 μHz ~ 80 MHZ
Giờ cổng	10ms~16s
Phạm vi tín hiệu đầu vào	0 ~ 3,3V
Thuộc tính kích hoạt
Đầu vào kích hoạt
Mức độ	Tương thích TTL
Độ dốc	Lên hoặc xuống (tùy chọn)
Độ rộng xung	>100ns
Đầu ra kích hoạt
Mức độ	Tương thích TTL
Độ rộng xung	>60ns
Tần suất tối đa	1MHz
Đồng hồ tham chiếu
Đầu vào tham chiếu bên ngoài
Phạm vi khóa	10 MHz ± 50 Hz
Mức độ	Mức thấp: 0 ~ 400mV, mức cao: 2,5V ~ 5V
Thời gian khóa	< 2 giây
Trở kháng đầu vào	50 Ω, ghép nối DC
Đầu ra tham chiếu nội bộ
Tính thường xuyên	10 MHz + 50 Hz
Mức độ	3.3 Vpp
Trở kháng đầu ra (giá trị điển hình)	50 Ω, ghép nối DC
Đầu ra đồng bộ
Mức độ	Tương thích TTL
Trở kháng	50Ω, giá trị danh nghĩa
Các tính năng chung
Giao diện	Máy chủ USB, Thiết bị USB
Trưng bày	Màn hình LCD TFT màu 4,3 inch
Điện áp	100-120VAC _RMS (±10%),45Hz đến 440Hz, CAT Ⅱ
	120-240VAC _RMS (±10%),45Hz đến 66Hz, CAT Ⅱ
Quyền lực	<30W
Cầu chì	T, 0,5 A, 250 v, 5 x20mm
Môi trường
Phạm vi nhiệt độ	Hoạt động: 10 ℃ ~ 40 ℃
	Không hoạt động: -20 ℃ ~ 60 ℃
Phạm vi độ ẩm	≤+104 ℉ (≤+40°C): Độ ẩm tương đối ≤90%
	106 ℉ ~122 ℉ (+41°C ~50°C) : Độ ẩm tương đối ≤60%
Độ cao	Hoạt động: dưới 3000 mét
	Không hoạt động: dưới 15000 mét
Thông số kỹ thuật cơ khí
Kích thước (Rộng × Cao × Sâu)	308mm x 232mm x 110mm
Cân nặng	3,09 kg
