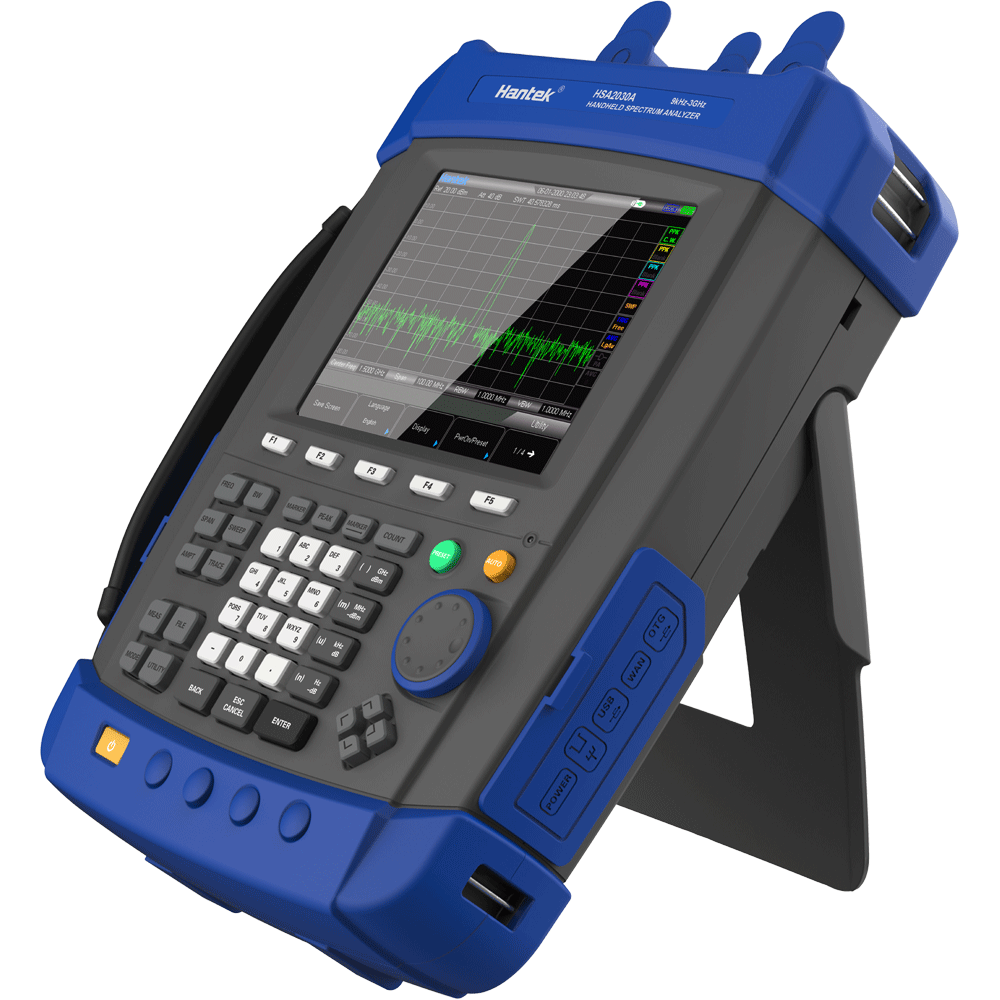

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 2

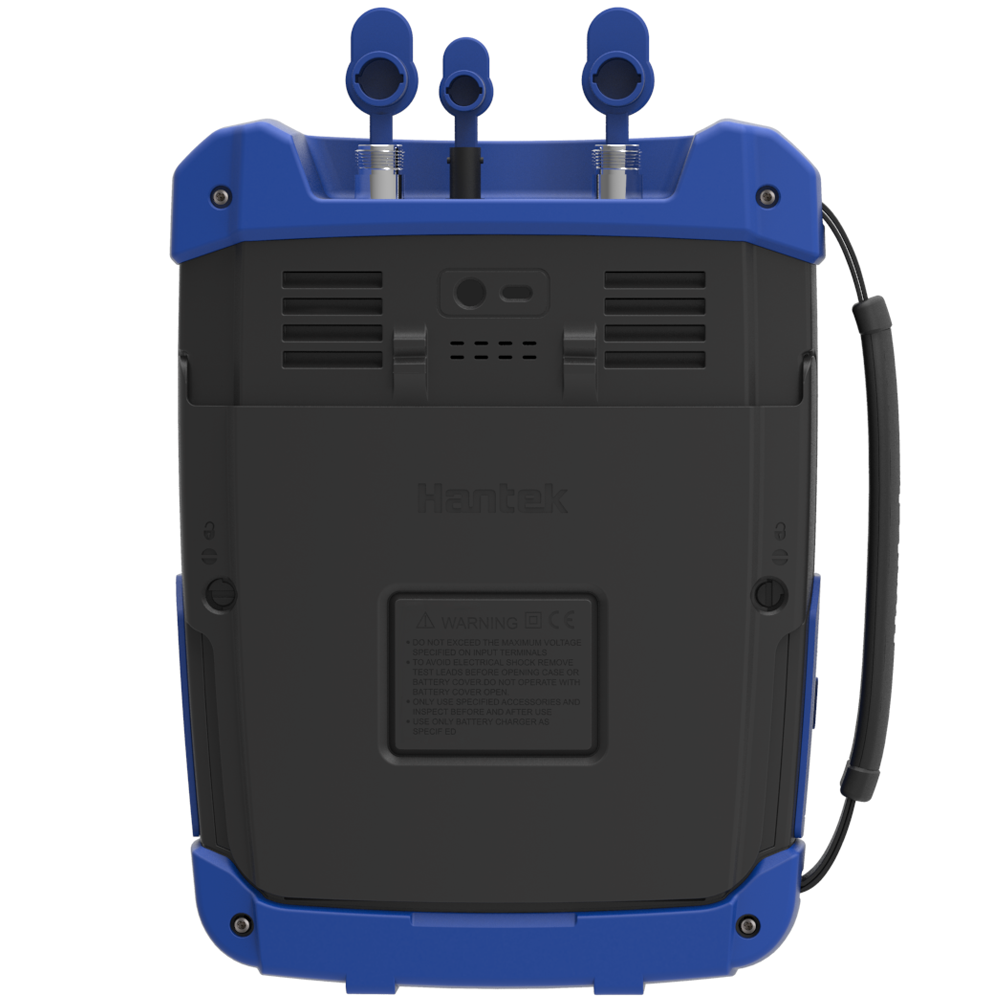

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 3

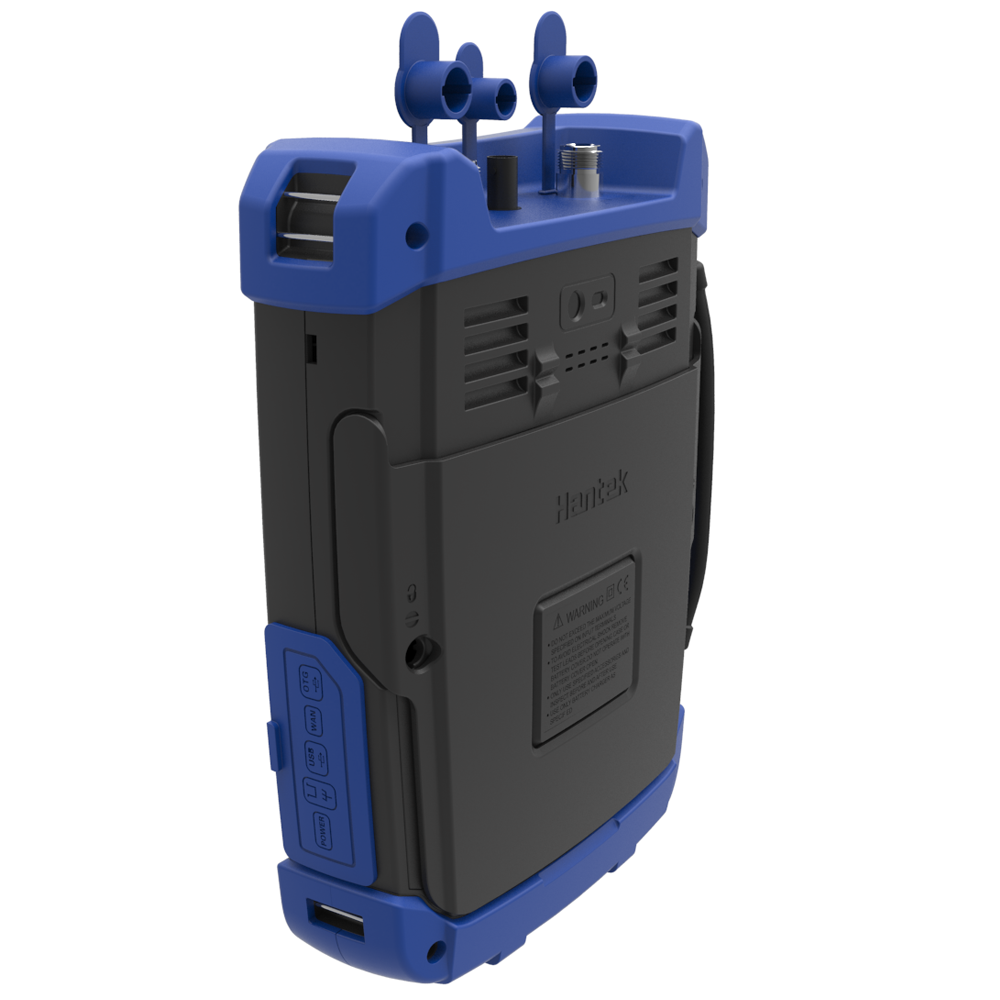

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 4

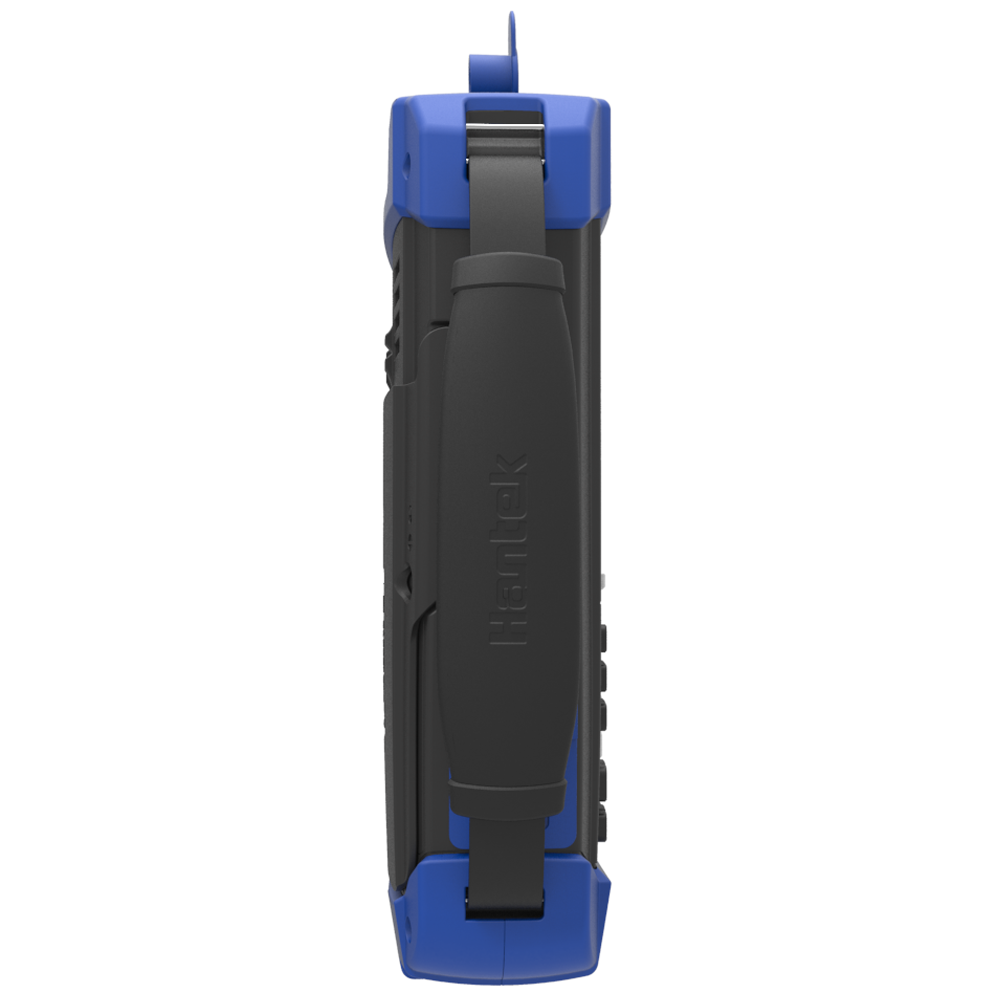

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 5

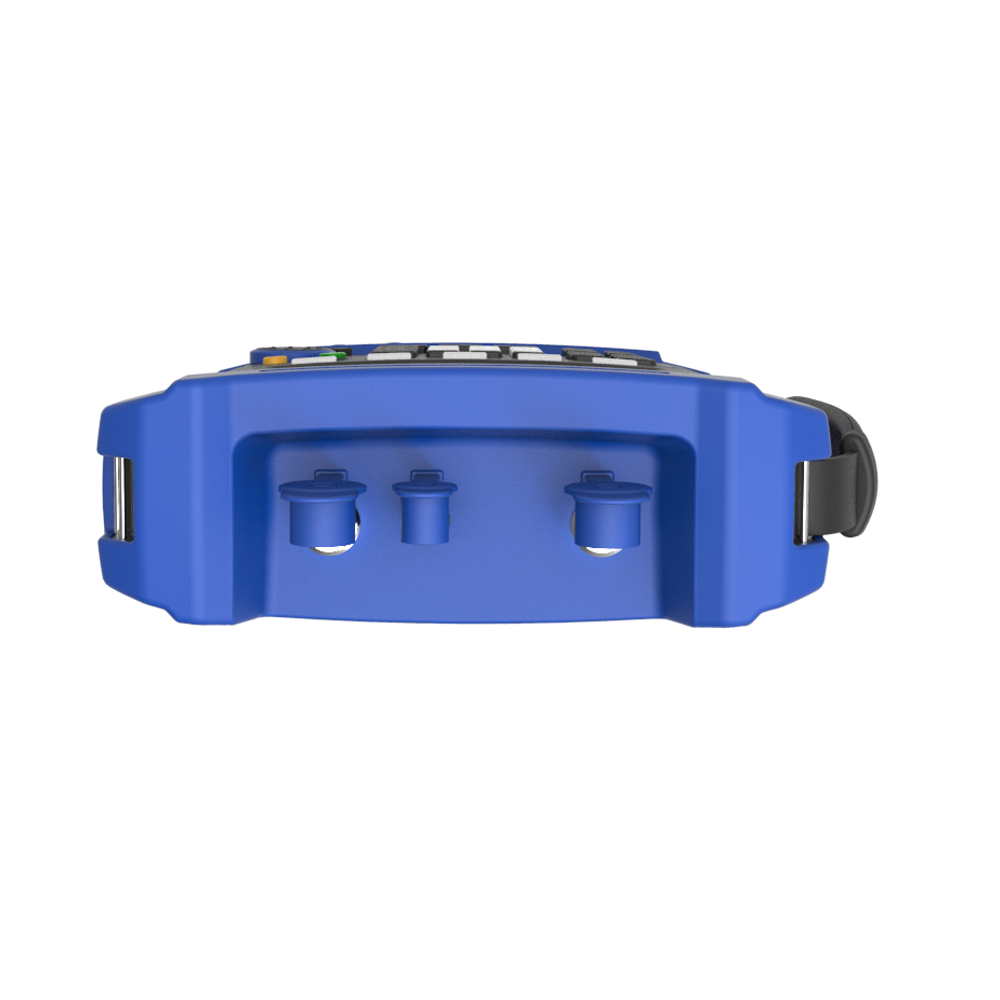

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 6

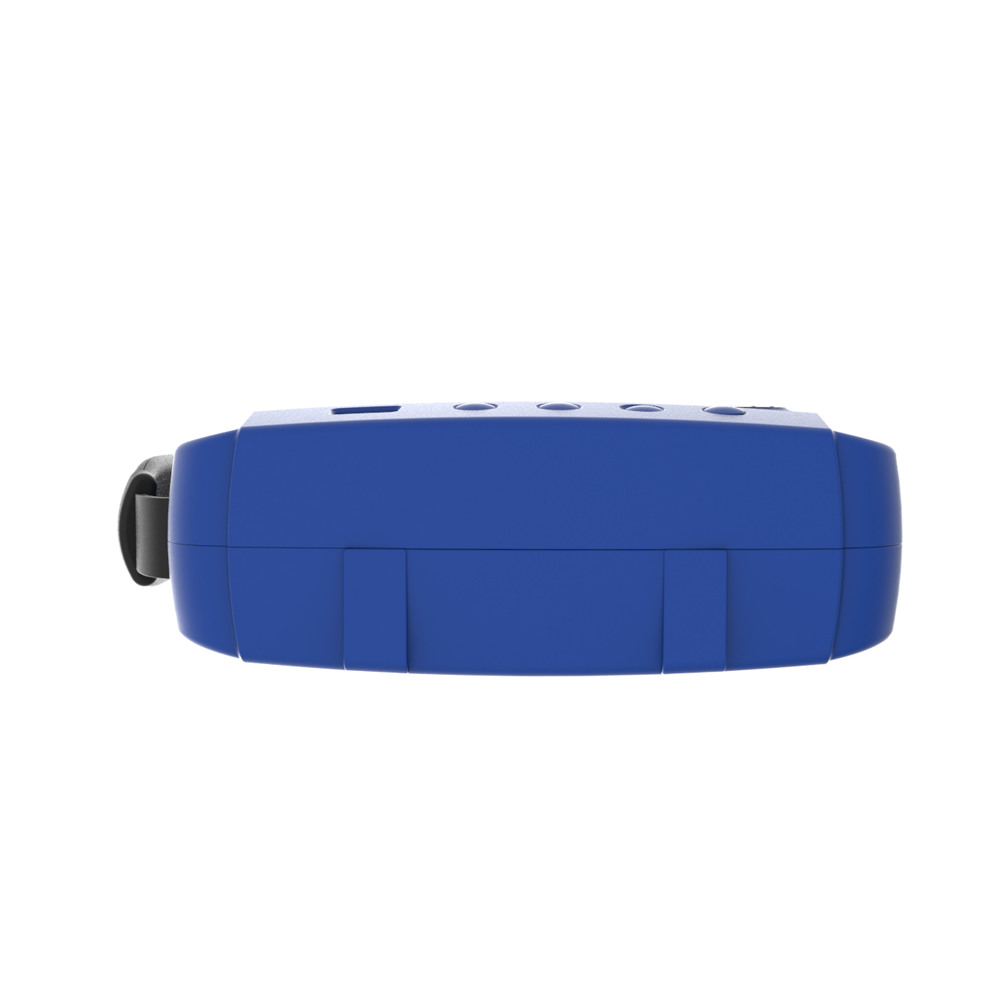

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - Ảnh 7

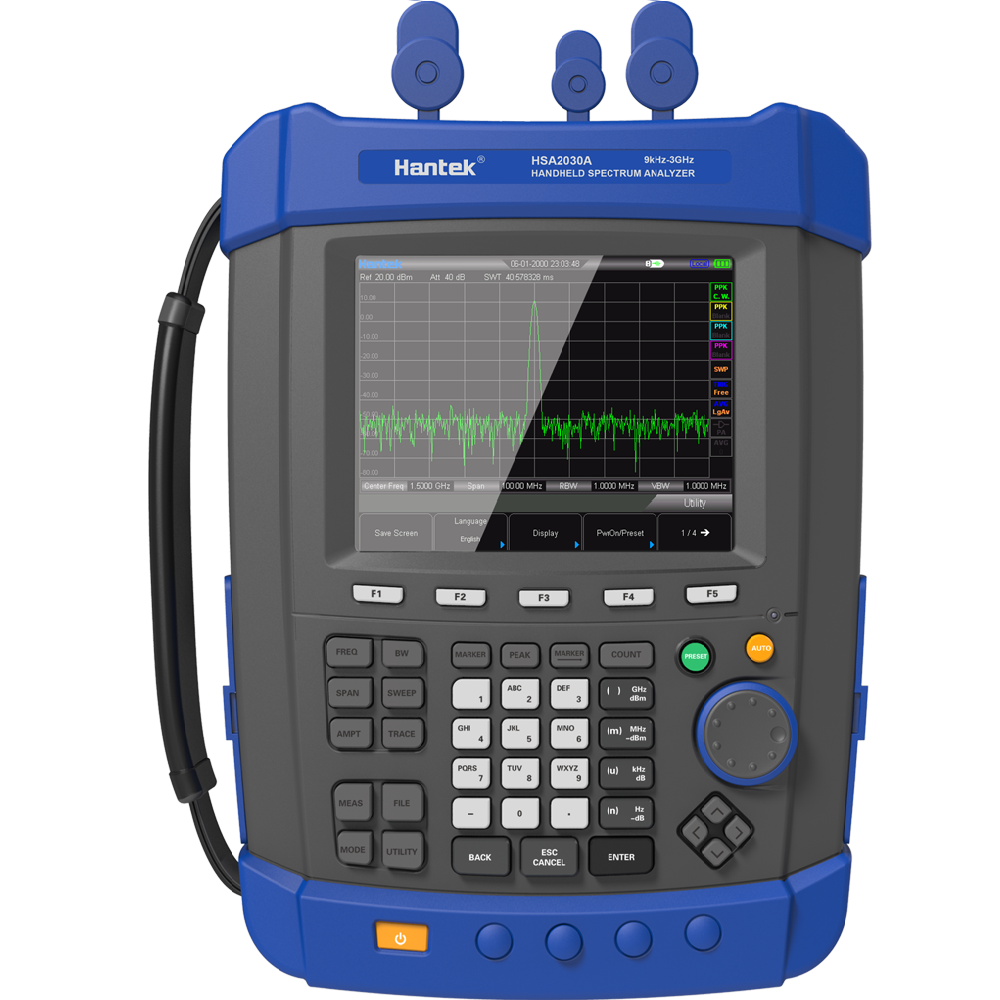

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B

Name: MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B - CÔNG TY TNHH CÔNG NGHỆ DUOHEYI (VN)
Availability: InStock

Giá: Liên hệ

Giá (chưa VAT)

Giá (gồm VAT)

Cho phép đặt hàng trước

Gọi để có giá tốt

China: 0926692288

Vietnam: 0982477220

MÁY PHÂN TÍCH PHỔ HANTEK HSA2030A/B

Đặc trưng

Dải tần số: 9KHz-3.2GHz (có thể điều chỉnh đến 9KHz) Kết nối AC
Độ nhạy tối ưu: -161dBm RBW: 10Hz đến 1MHz
Thiết kế di động có khả năng bảo vệ cao IP-51, chắc chắn và bền bỉ, có thể sử dụng trong phòng thí nghiệm, phù hợp hơn khi sử dụng di động tại hiện trường.
Pin lithium dung lượng lớn tích hợp, có thể hoạt động hơn 4 giờ. Pin sạc 18650.
Màn hình màu nổi bật 5,6 inch, độ phân giải 640*480, hiển thị dạng sóng rõ ràng.
Máy phân tích phổ dòng HSA2000 có độ nhiễu pha DANL và SSB thấp nhất, và RBW hẹp nhất. Nó cải thiện đáng kể khả năng nhận dạng tín hiệu tạp và tín hiệu nhiễu.
Phân tích điều chế FM/AM tùy chọn, bao gồm công suất sóng mang, tốc độ điều chế, độ sâu AM/độ lệch FM, SINAD và độ lệch tần số sóng mang.
Tính năng phổ chuẩn. Có thể phân tích độ ổn định thời gian của tín hiệu và tìm ra tín hiệu lacuna trong hệ thống truyền thông một cách chính xác.
Chức năng kiểm tra cường độ trường mạnh mẽ, phù hợp cho công việc kiểm tra tại máy phát, trạm gốc và vùng phủ sóng ăng-ten. Nó có thể hiển thị mật độ cường độ trường hoặc công suất. Người dùng cũng có thể hiệu chỉnh độ lợi hoặc độ suy giảm bằng cách sử dụng chức năng bù biên độ.
Dòng HAS2000 có RBW thấp nhất trong cùng cấp độ máy phân tích và có thể dễ dàng xác nhận, phân biệt và đo hai tín hiệu tương tự.
Màn hình màu nổi bật 5,7 inch có thể cung cấp dấu vết chính xác, sáng và rõ ràng cả bên trong và bên ngoài, không cần phải di chuyển đến nơi có bóng râm để làm việc.
Thời gian quét ngắn. Có thể nhanh chóng thu thập dữ liệu, giúp định vị và nhận dạng tín hiệu nhiễu loạn thoáng qua bất thường, từ đó tối ưu hóa thời gian và độ chính xác của thử nghiệm.
Hệ thống quản lý pin tích hợp tiên tiến được áp dụng. Pin lithium dung lượng siêu lớn tiêu chuẩn 7800mAh, hỗ trợ 6 bộ pin 18650, có thể duy trì hoạt động đo lường tại chỗ trong hơn 4 giờ.
Cấu trúc cơ khí chắc chắn và chặt chẽ, ống bọc cao su kín, phù hợp với môi trường làm việc khắc nghiệt.
Tích hợp USB Host & Device, hỗ trợ bộ nhớ đĩa flash USB, WIFI/LAN tùy chọn, thuận tiện cho việc kết nối mạng và điều khiển từ xa.
Phần mềm PC có thể quản lý và lưu trữ dữ liệu thử nghiệm.
Ứng dụng đo lường tại chỗ dòng HSA2000.

Thông số kỹ thuật

Các thông số
Người mẫu		HSA2030A	HSA2030B
Tính thường xuyên
Dải tần số	9KHz~3.2GHz AC kết nối		9KHz~3.2GHz AC kết nối 5M~3.2GHz TG
Độ phân giải tần số	1Hz
Tần số tham chiếu	10MHz
Độ chính xác đọc tần số	±(chỉ báo tần sốđộ không chắc chắn tham chiếu tần số+1%khoảng cách+20%RBW+độ phân giải điểm đánh dấu+1Hz)
Tham chiếu nội bộ 10MHz Sự chính xác	Tốc độ lão hóa		±1ppm/năm （0 ℃ ~50 ℃ ，Tham chiếu là 25 ℃ ）
	Độ ổn định nhiệt độ		±1ppm/năm
Độ phân giải của điểm đánh dấu	(Khoảng tần số)/(số điểm quét-1)
Băng thông độ phân giải ( RBW )
Băng thông -3dB		10Hz đến 1MHz ，Chuỗi 1-3-10
Sự chính xác		±5% RBW=10Hz~1MHz danh nghĩa
Hệ số hình dạng bộ lọc độ phân giải		＜5:1 danh nghĩa
Băng thông video ( VBW )		-3dB băng thông	1Hz đến 1MHz ，chuỗi 1-3-10
		Sự chính xác	±10% VBM=1Hz~1MHz danh nghĩa
Mức độ tiếng ồn trung bình được hiển thị (được chuẩn hóa thành 1Hz)
9K~1MHz		Tắt bộ khuếch đại trước	-108dBm ，điển hình -127dBm
1MHz ~10MHz			-128dBm ，điển hình -146dBm
10MHz ~500MHz			-142dBm ，điển hình -146dBm
500MHz ~2,5GHz			-141dBm ，điển hình -145dBm
2,5GHz ~3,2GHz			-136dBm ，điển hình -140dBm
9K~1MHz		Tiền khuếch đại bật	-131dBm ，điển hình -150dBm
1MHz ~10MHz			-148dBm ，điển hình -163dBm
10MHz ~500MHz			-161dBm ，điển hình -164dBm
500MHz ~2,5GHz			-159dBm ，điển hình -162dBm
2,5GHz ~3,2GHz			-158dBm ，điển hình -161dBm
Tiếng ồn pha SSB
Độ lệch sóng mang (20 ℃ ~ 30 ℃，500MHz Tần số trung tâm ）		10 nghìn	< -92 dBc/Hz, điển hình là -95 dBc/Hz
		30 nghìn	< -93 dBc/Hz, điển hình là -96 dBc/Hz
		100 nghìn	< -95 dBc/Hz, điển hình là -97 dBc/Hz
		1MHz	< -117 dBc/Hz, điển hình là -119 dBc/Hz
Thời gian quét
Phạm vi		Khoảng cách >100Hz	2ms đến 1000 giây
		Khoảng cách = 0Hz	600ns đến 200s
Chế độ quét		Liên tục, đơn lẻ
Nguồn kích hoạt		Chạy tự do; video; bên ngoài
Độ dốc kích hoạt		Có thể lựa chọn cạnh dương hoặc cạnh âm
Độ trễ kích hoạt		Khoảng cách = 0Hz	±12ms đến ±12s danh nghĩa
Bộ đếm tần số
Nghị quyết phản đối		1Hz
Sự chính xác		± (tần số đánh dấu × độ không chắc chắn tham chiếu tần số + độ phân giải bộ đếm)
Phạm vi hiển thị mức
Thang đo logarit và đơn vị		1 đến 10 dB/phân chia theo các bước 1, 2, 5, 10 dB, hiển thị 10 phân chia
Thang đo tuyến tính và đơn vị		0 đến 100% ，Hiển thị 10 phần
Đơn vị tỷ lệ		dBm ，dBmV, dBuV, Watts ，Volts
Quét (Theo dõi) Điểm		461
Số lượng điểm đánh dấu		4
Máy dò		Bình thường, đỉnh dương, dample, đỉnh âm, RMS
Số lượng dấu vết		4
Chức năng theo dõi		Xóa/ghi, giữ tối đa, giữ tối thiểu, trung bình, kiểm tra ，đóng
Lỗi đo mức		± 1,5dB (không bao gồm sự không khớp VSWR đầu vào) 20~30 ℃，bộ dò đỉnh, bộ tiền khuếch đại tắt, tín hiệu đầu vào -50dBm đến 0dBm
Mức tham chiếu
Cài đặt phạm vi		-100dBm đến +30dBm, bước nhảy 1dB
Cài đặt độ phân giải		Thang logarit	0,01dB
		Thang đo tuyến tính	Gần như logarit（2,236μV đến 7,07V ）
Biên độ
Mức đầu vào an toàn tối đa		Công suất liên tục trung bình	+33dBm
		Điện áp đầu vào DC	50Vdc
Phạm vi đo lường		9KHz~2MHz	Hiển thị mức độ tiếng ồn trung bình (DANL) đến +10dB
		2MHz~3.2GHz	Hiển thị mức độ tiếng ồn trung bình (DANL) đến +20dB
		Phạm vi suy giảm đầu vào	0 đến 51dB, bước nhảy 1dB
Phản ứng giả tạo
Độ méo hài bậc hai ( SHD )		<65dBc ，50MHz đến 3,2GHz （Mức trộn -30dBm ，bộ suy giảm =0dB ，tắt bộ tiền khuếch đại ，20 ℃ ~30 ℃ ）
Đầu vào liên quan đến nhiễu		<-75dBc ，(bộ trộn đầu vào = -30dBm)
Phản ứng còn lại (bẩm sinh)		<-90dBm ，điển hình là -98dBm (Đầu vào bị ngắt và suy giảm RF 0 dB, bộ tiền khuếch đại tắt)
Đầu vào RF VSWR (ở tần số điều chỉnh)		10MHz đến 3,2GHz	＜1,5:1, cài đặt Bộ suy giảm danh nghĩa 10~20dB
Đầu vào kích hoạt bên ngoài/tham chiếu 10MHz
Tần số đầu vào tham chiếu	10MHz
Biên độ đầu vào tham chiếu	0~10dBm
Điện áp kích hoạt	Mức TTL 5V
Trở kháng đầu ra và đầu nối	N cái ；（50Ω ）
Tính năng chung
Ngôn ngữ giao diện		Tiếng Anh ，Tiếng Trung ，Tiếng Trung phồn thể
Hiển thị chỉ mục		Màn hình LCD 5,7 inch , độ phân giải 640*480 , 64 triệu màu
Phạm vi nhiệt độ		Đang làm việc	-10 ℃ đến +50 ℃ ，（pin ：0 ℃ đến 50 ℃ ）
		Kho	-40 ℃ đến +70 ℃ ，（pin :-20 ℃ đến 50 ℃ ）
Độ ẩm tương đối		<95%
Cân nặng		2,9kg ( có pin )，2,6kg ( không có pin )
Kích cỡ		260m X 220m X 75m
Nguồn điện		Phạm vi điện áp đầu vào	DC: 12-17V, đầu vào tối đa 2,8A 220VAC±15%
		Dải tần số AC	40Hz đến 60Hz
		Tiêu thụ điện năng	Tối đa 32 W
