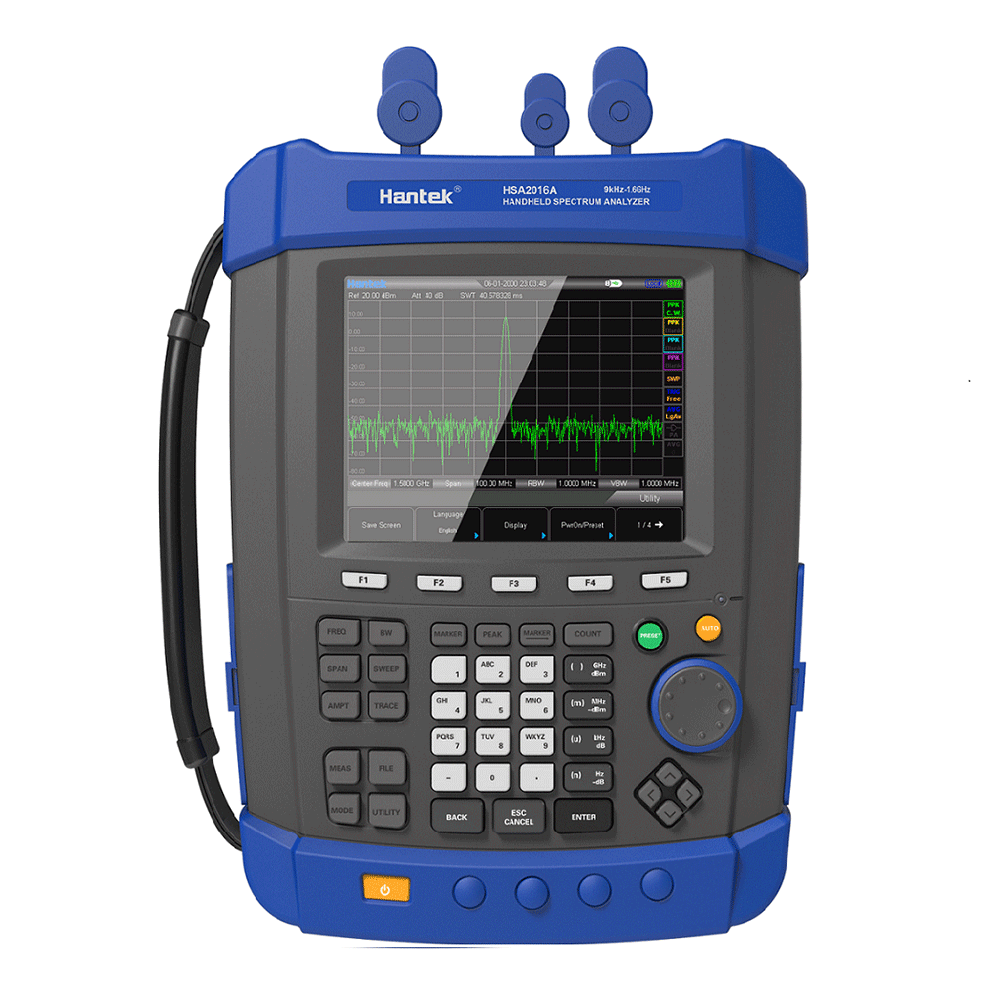

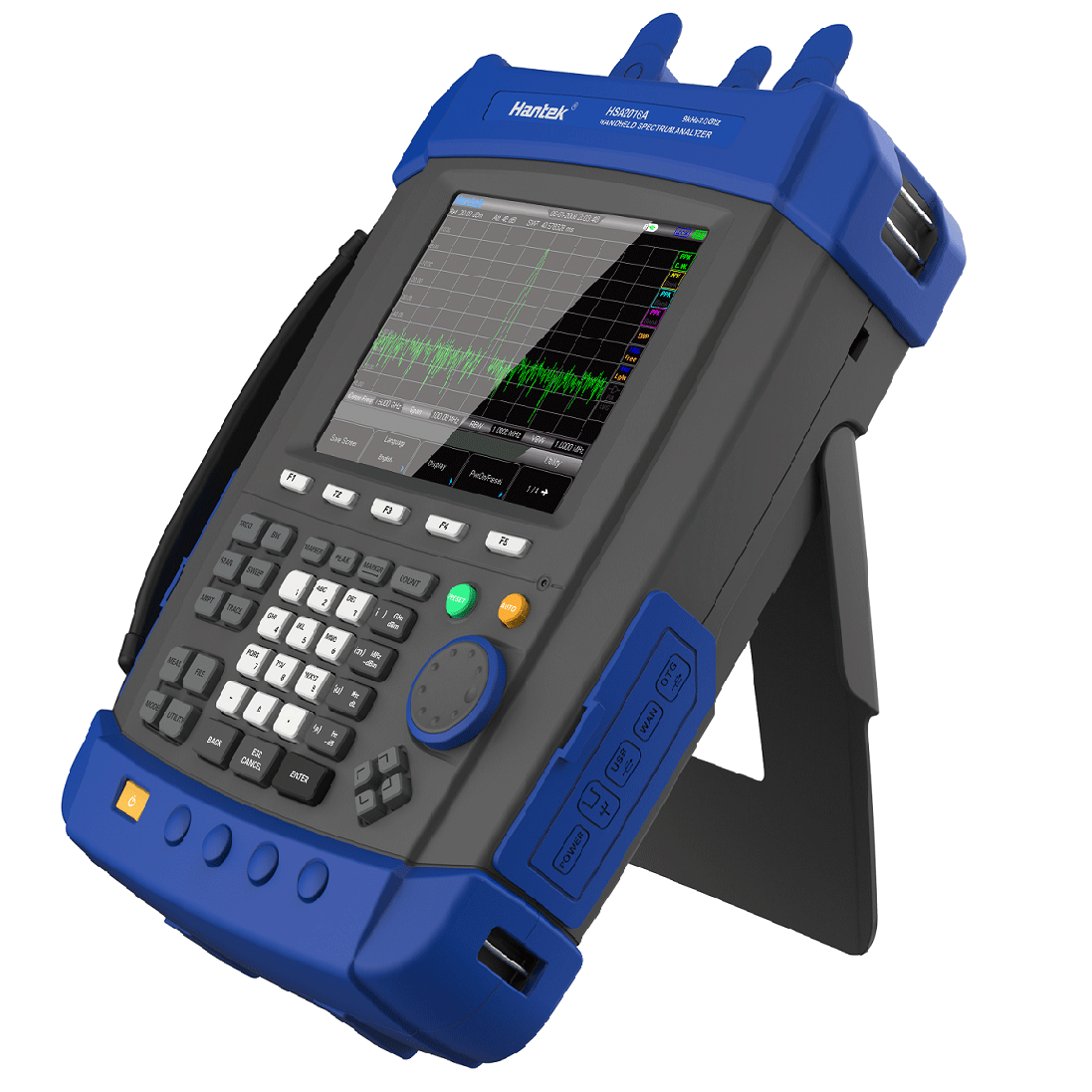

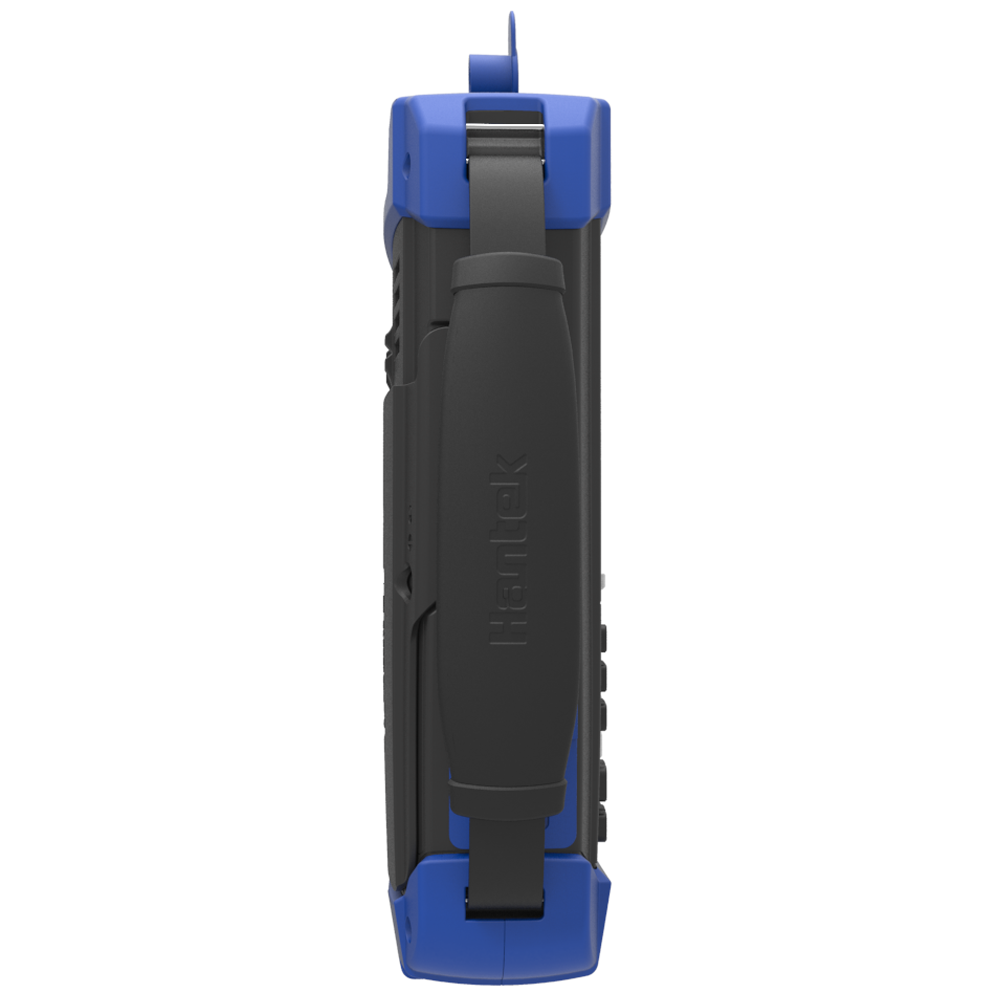

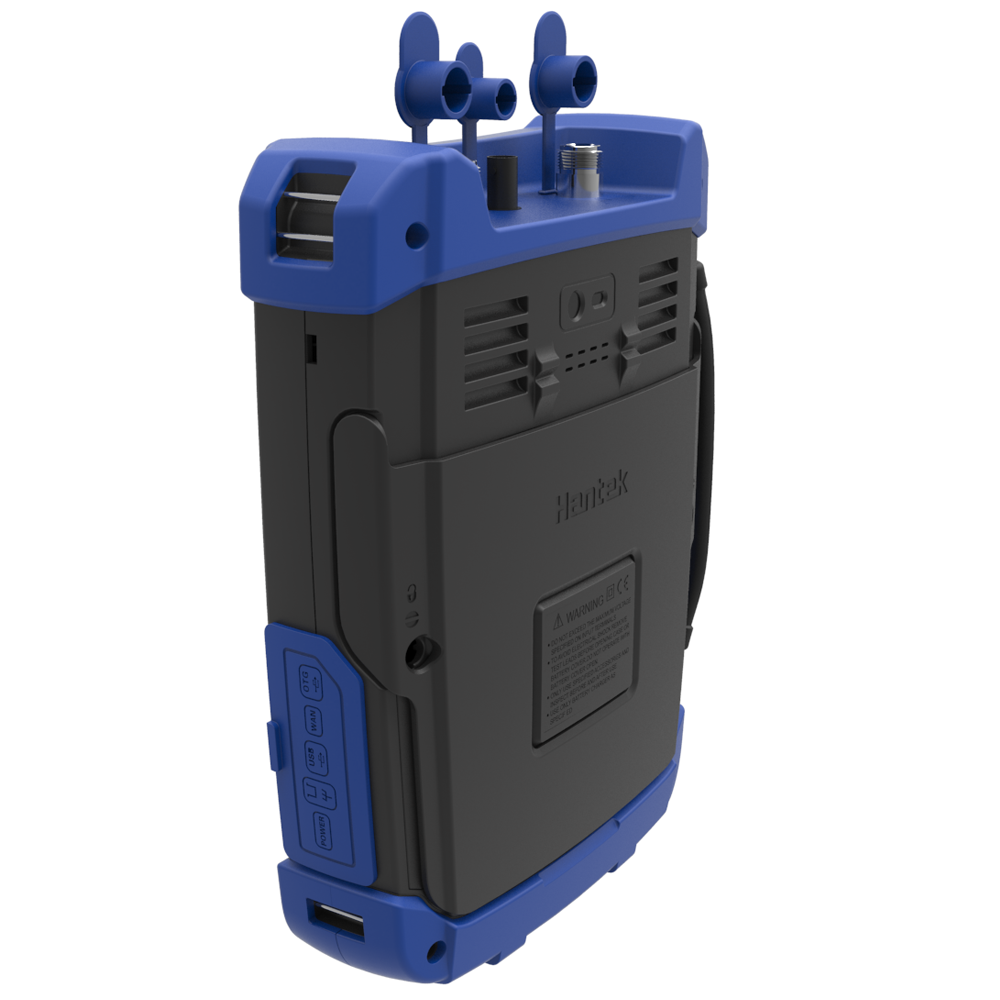

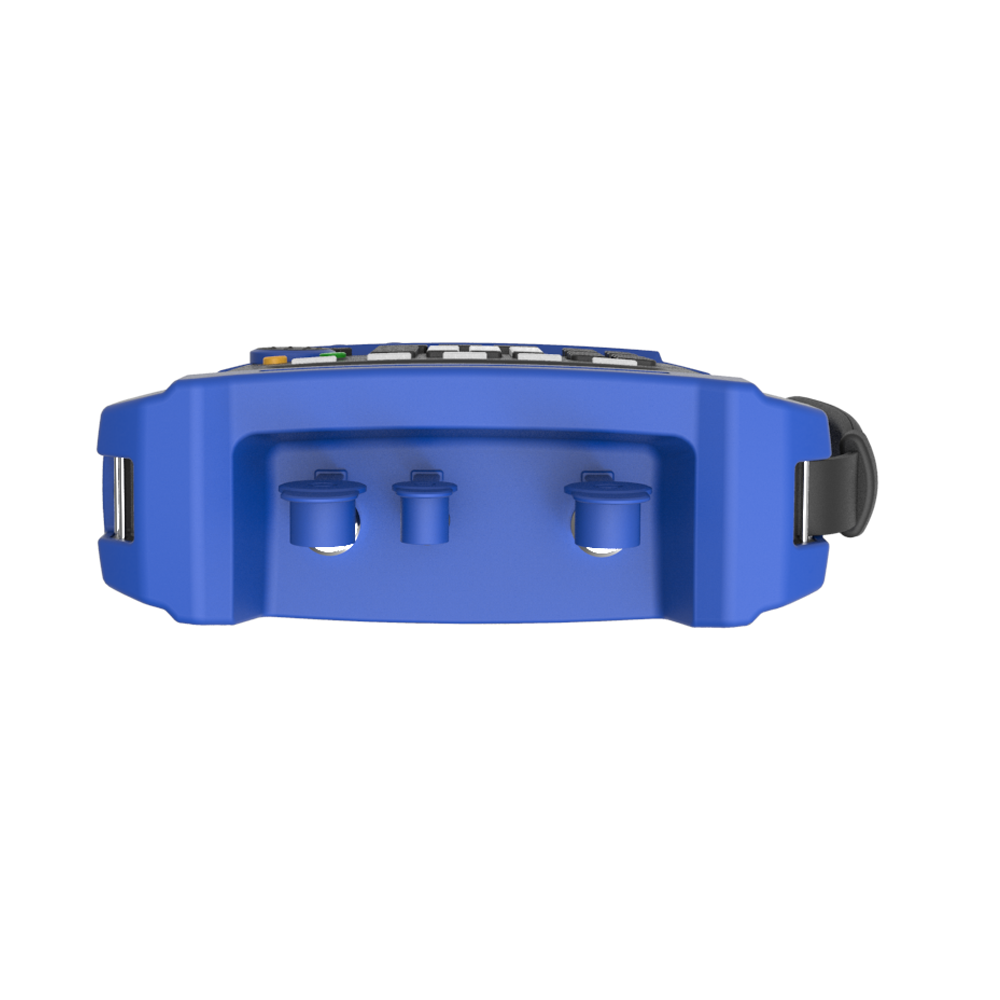

MÁY PHÂN TÍCH PHỔ HANTEK HSA2016A/B

Các thông số

Model

HSA2016A

HSA2016B

Tính thường xuyên

Dải tần số

9KHz~1.6GHz AC kết nối

9KHz~1.6GHz AC kết nối 5M~1.6GHz TG

Độ phân giải tần số

1Hz

Tần số tham chiếu

10MHz

Độ chính xác đọc tần số

±(chỉ báo tần số*độ không chắc chắn tham chiếu tần số+1%*khoảng cách+20%RBW+độ phân giải điểm đánh dấu+1Hz)

Tham chiếu nội bộ 10MHz

Sự chính xác

Tốc độ lão hóa

±1ppm/năm （0 ℃ ~50 ℃ ，Tham chiếu là 25 ℃ ）

Độ ổn định nhiệt độ

±1ppm/năm

Độ phân giải của điểm đánh dấu

(Khoảng tần số)/(số điểm quét-1)

Băng thông độ phân giải ( RBW )

 Băng thông -3dB

10Hz đến 1MHz ，Chuỗi 1-3-10

Sự chính xác

±5% RBW=10Hz~1MHz  danh nghĩa

Hệ số hình dạng bộ lọc độ phân giải

＜5:1 danh nghĩa

Băng thông video ( VBW )

-3dB  băng thông

1Hz đến 1MHz ，chuỗi 1-3-10

 Sự chính xác

±10% VBM=1Hz~1MHz danh nghĩa

Mức độ tiếng ồn trung bình được hiển thị  (được chuẩn hóa thành 1Hz)

9K~1MHz

Tắt bộ khuếch đại trước

-108dBm ，điển hình  -127dBm

1MHz ~10MHz

-128dBm ，điển hình -146dBm

10MHz ~500MHz

-142dBm ，điển hình -146dBm

500MHz ~2,5GHz

-141dBm ，điển hình -145dBm

2,5GHz ~ 3GHz

-140dBm ，điển hình -144dBm

9K~1MHz

Tiền khuếch đại bật

-131dBm ，điển hình -150dBm

1MHz ~10MHz

-148dBm ，điển hình -163dBm

10MHz ~500MHz

-161dBm ，điển hình -164dBm

500MHz ~2,5GHz

-159dBm ，điển hình -162dBm

2,5GHz ~ 3GHz

-158dBm ，điển hình -161dBm

 Tiếng ồn pha SSB

Độ lệch sóng mang (20 ℃ ~

30 ℃，500MHz

Tần số trung tâm ）

10 nghìn

< -92 dBc/Hz, điển hình là -95 dBc/Hz

30 nghìn

< -93 dBc/Hz, điển hình là -96 dBc/Hz

100 nghìn

< -95 dBc/Hz, điển hình là -97 dBc/Hz

1MHz

< -117 dBc/Hz, điển hình là -119 dBc/Hz

Thời gian quét

Phạm vi

Khoảng cách >100Hz

2ms đến 1000 giây

Khoảng cách = 0Hz

600ns đến 200s

Chế độ quét

Liên tục, đơn lẻ

Nguồn kích hoạt

Chạy tự do; video; bên ngoài

Độ dốc kích hoạt

Có thể lựa chọn cạnh dương hoặc cạnh âm

Độ trễ kích hoạt

Khoảng cách = 0Hz

±12ms đến ±12s danh nghĩa

Bộ đếm tần số

Nghị quyết phản đối

1Hz

Sự chính xác

±  (tần số đánh dấu × độ không chắc chắn tham chiếu tần số + độ phân giải bộ đếm)

Phạm vi hiển thị mức

Thang đo logarit và đơn vị

1 đến 10 dB/phân chia theo các bước 1, 2, 5, 10 dB, hiển thị 10 phân chia

Thang đo tuyến tính và đơn vị

0 đến 100% ，Hiển thị 10 phần

Đơn vị tỷ lệ

dBm ，dBmV, dBuV, Watts ，Volts

Quét (Theo dõi) Điểm

461

Số lượng điểm đánh dấu

4

Máy dò

Bình thường, đỉnh dương, dample, đỉnh âm, RMS

Số lượng dấu vết

4

Chức năng theo dõi

Xóa/ghi, giữ tối đa, giữ tối thiểu, trung bình, kiểm tra ，đóng

Lỗi đo mức

± 1,5dB (không bao gồm sự không khớp VSWR đầu vào)

20~30 ℃，bộ dò đỉnh, bộ tiền khuếch đại tắt, tín hiệu đầu vào -50dBm đến 0dBm

Mức tham chiếu

Cài đặt phạm vi

-100dBm đến +30dBm, bước nhảy 1dB

Cài đặt độ phân giải

Thang logarit

0,01dB

Thang đo tuyến tính

Gần như logarit （2,236μV đến 7,07V ）

Biên độ

Mức đầu vào an toàn tối đa

Công suất liên tục trung bình

+33dBm

Điện áp đầu vào DC

50Vdc

Phạm vi đo lường

9KHz~2MHz

Hiển thị mức độ tiếng ồn trung bình (DANL) đến +10dB

2MHz~3GHz

Hiển thị mức độ tiếng ồn trung bình (DANL) đến +20dB

Phạm vi suy giảm đầu vào

0 đến 51dB, bước nhảy 1dB

Phản ứng giả tạo

Độ méo hài bậc hai ( SHD )

<65dBc ，50MHz đến 3GHz （Mức trộn -30dBm ，bộ suy giảm =0dB ，tắt bộ tiền khuếch đại ，20 ℃ ~30 ℃ ）

Đầu vào liên quan đến nhiễu

<-75dBc ，(bộ trộn đầu vào = -30dBm)

Phản ứng còn lại (bẩm sinh)

<-90dBm ，điển hình là -98dBm (Đầu vào bị ngắt và suy giảm RF 0 dB, bộ tiền khuếch đại tắt)

Đầu vào RF VSWR

(ở tần số điều chỉnh)

10MHz đến 1,6GHz

＜1,5:1, cài đặt Bộ suy giảm danh nghĩa 10~20dB

 Đầu vào kích hoạt bên ngoài/tham chiếu 10MHz

Tần số đầu vào tham chiếu

10MHz

Biên độ đầu vào tham chiếu

0~10dBm

Điện áp kích hoạt

Mức TTL 5V

Trở kháng đầu ra và đầu nối

N cái ；（50Ω ）

Tính năng chung

Ngôn ngữ giao diện

Tiếng Anh ，Tiếng Trung ，Tiếng Trung phồn thể

Hiển thị chỉ mục

Màn hình LCD 5,7 inch , độ phân giải 640*480 , 64 triệu màu

Phạm vi nhiệt độ

Đang làm việc

-10 ℃  đến +50 ℃ ，（​​pin ：0 ℃  đến 50 ℃ ）

Kho

-40 ℃  đến +70 ℃ ，（​​pin :-20 ℃  đến 50 ℃ ）

Độ ẩm tương đối

<95%

Cân nặng

2,9kg ( có pin )，2,6kg ( không có pin )

Kích cỡ

260m X 220m X 75m

Quyền lực

Phạm vi điện áp đầu vào

DC: 12-17V, đầu vào tối đa 2,8A  220VAC±15%

Dải tần số AC

40Hz đến 60Hz

Tiêu thụ điện năng

Tối đa 32W
