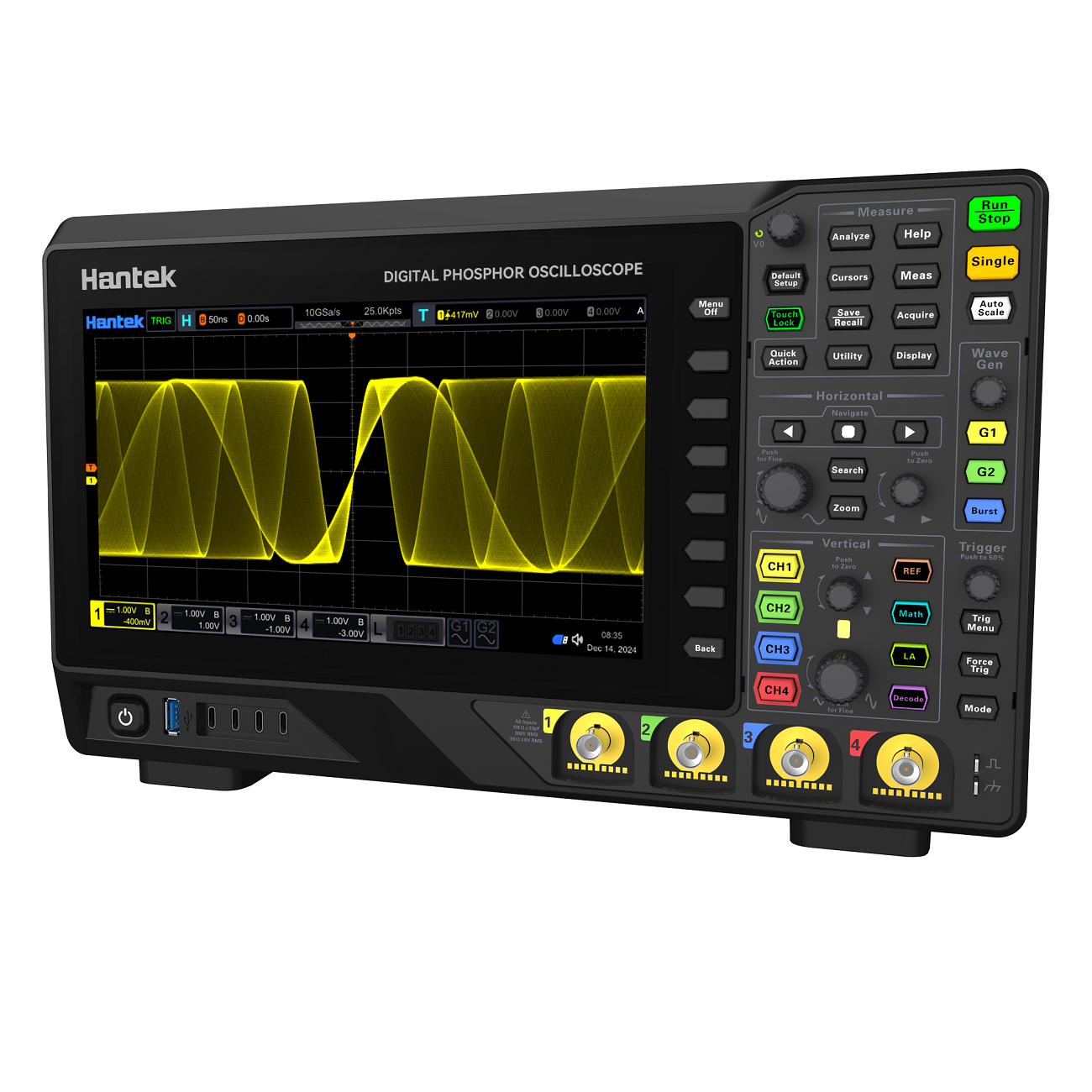

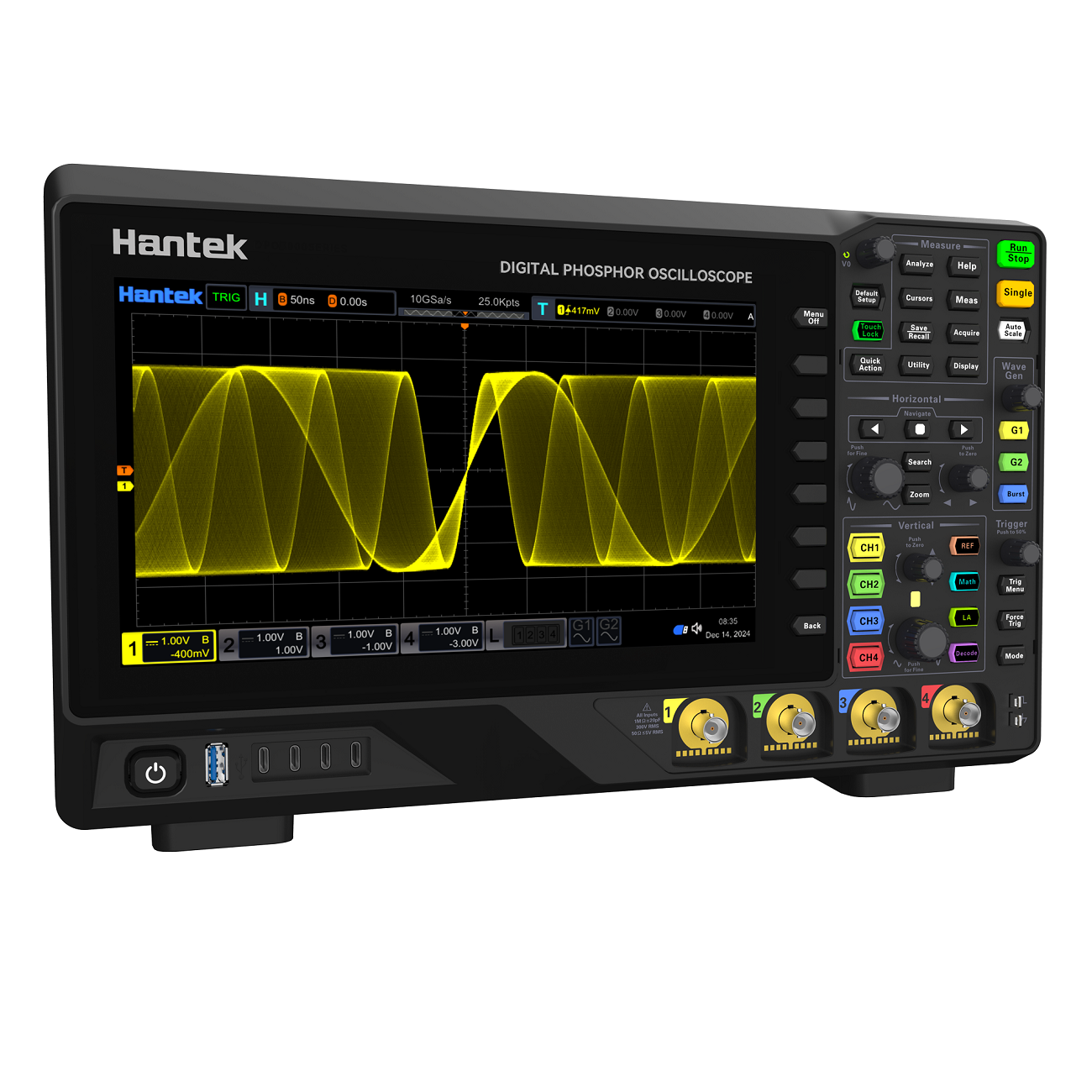

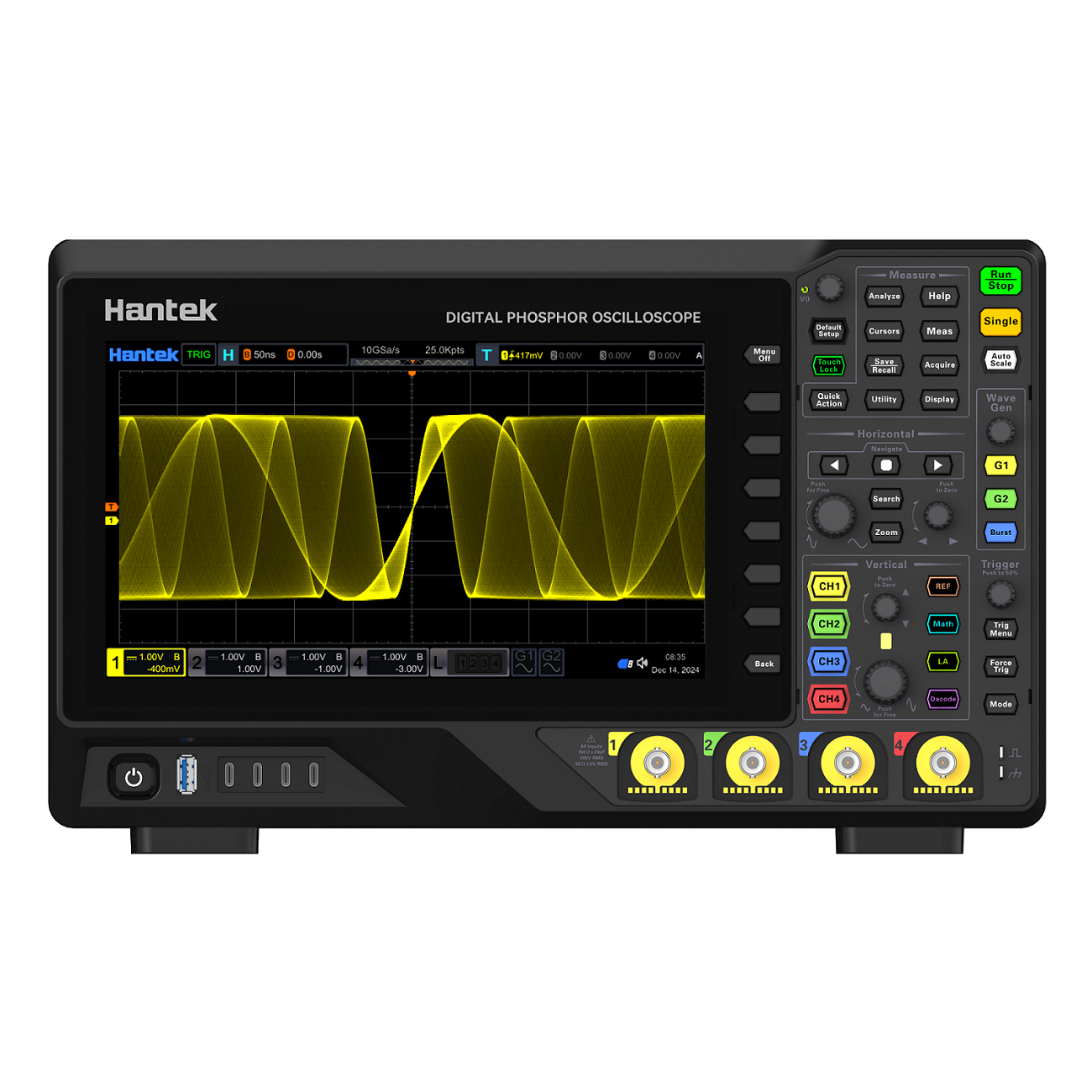

MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK HRDO4000 SERIES
Độ phân giải dọc 12 bit, băng thông 3 GHz, tốc độ lấy mẫu 10 GSa/giây; Tốc độ thu dạng sóng cao hơn 1,1 triệu dạng sóng mỗi giây, nhanh chóng thu tín hiệu tức thời; Thiết lập 8 thiết bị độc lập trong một, chức năng tích hợp cao; Nguồn tín hiệu 200 MHz kênh đôi tích hợp, đầu ra điện áp ± 7V, có thể đáp ứng các nhu cầu kiểm tra đa dạng; Màn hình điện dung đa điểm 10,1 inch với màn hình hiển thị thang độ xám và nhiệt độ màu dạng sóng 256 mức; Khả năng kích hoạt và giải mã giao thức nối tiếp phong phú. Tự động đo tối đa 51 tham số dạng sóng, cùng với phép đo phần cứng bộ nhớ đầy đủ. Nhiều chức năng phân tích và xử lý dữ liệu, chẳng hạn như tìm kiếm độc lập, phím điều hướng và danh sách sự kiện, biểu đồ histogram, biểu đồ truyền, phân tích công suất, bộ đếm, v.v., giúp cải thiện hiệu quả công việc. Lựa chọn HRDO4000 là lựa chọn một giải pháp kiểm tra hiệu quả, chính xác và tiện lợi!
Độ phân giải dọc 12 bit, tốc độ lấy mẫu lên tới 10GSa/giây, băng thông tối đa 3GHz;
Bộ 8 thiết bị độc lập thành một, bao gồm: Máy hiện sóng 4 kênh/Máy phân tích logic 16 kênh/Máy phân tích phổ/Máy phát sóng tùy ý 2 kênh/Vôn kế kỹ thuật số/Máy đo tần số 5 bit và bộ tích lũy/Máy phân tích giao thức/Máy phát giao thức;
Nguồn tín hiệu 200MHz kênh đôi tích hợp, điện áp đầu ra ±7V, tốc độ lấy mẫu 1GSa/giây;
Màn hình điện dung đa điểm 10,1 inch, hiển thị thang độ xám dạng sóng 256 mức và nhiệt độ màu;
Chức năng giải mã và kích hoạt giao thức nối tiếp phong phú;
Tốc độ thu dạng sóng cao hơn 1,1 triệu dạng sóng mỗi giây;
Tự động đo tới 51 loại tham số dạng sóng và cung cấp chức năng đo phần cứng bộ nhớ đầy đủ;
Nhiều chức năng phân tích và xử lý dữ liệu: tìm kiếm độc lập, phím điều hướng và danh sách sự kiện, biểu đồ tần số, biểu đồ truyền, phân tích công suất, bộ đếm.
Thông số kỹ thuật
| Model | HRDO4304E | HRDO4254E | HRDO4204E | HRDO4104E | HRDO4084E | HRDO4054E |
| Kênh | Máy hiện sóng 4 kênh + Máy phát sóng dạng sóng 2 kênh + Máy phân tích logic 16 kênh | |||||
| Băng thông | 3GHz | 2,5 GHz | 2GHz | 1GHz | 800MHz | 500MHz |
| Tốc độ lấy mẫu thời gian thực | Kênh đơn 10GSa/giây, nửa kênh 10GSa/giây, tất cả kênh 5GSa/giây | |||||
| Độ sâu bộ nhớ | 1Gpts (kênh đơn), 500Mpts (kênh đôi), 250Mpts (ba-bốn kênh) | |||||
| Tốc độ thu dạng sóng | 1.100.000 wfms/giây | |||||
| Độ phân giải dọc | 12-bit | |||||
| Độ nhạy dọc | 1 MΩ： 500μV/div ~ 10 V/div；50 Ω：1mV/div ~ 1 V/div | 1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div | ||||
| Phạm vi cơ sở thời gian | 100ps/div~1ks/div | 100ps/div~1ks/div | 100ps/div~1ks/div | 200ps/div~1ks/div | 500ps/div~1ks/div | 500ps/div~1ks/div |
| Độ chính xác cơ sở thời gian | ±1 ppm ± 1 ppm/năm | |||||
| Giới hạn băng thông | 20 MHz, 200 MHz; Tùy chọn độc lập cho mỗi kênh | |||||
| Loại kích hoạt | Cạnh, Xung, Video, Độ dốc, Thời gian tăng thêm, Cửa sổ, Logic, Quá tải, Runt, Mẫu, Độ trễ, Thiết lập/Giữ, Cạnh thứ N, UART, LIN, CAN, SPI, I2C | |||||
| Xe buýt và Giải mã | UART, I2C, SPI, LIN, CAN | |||||
| Phép toán toán học | A+B, AB, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression | |||||
| Đo lường tự động | 51 loại phép đo tham số, hỗ trợ thống kê và phân tích | |||||
| Chức năng phân tích | Máy đo tần số, DVM, Máy phân tích công suất, Biểu đồ, Tìm kiếm, Điều hướng, Ghi lại, Bộ Bode | |||||
| Ghi và phát lại phần cứng | Hơn 2 triệu khung hình (kênh đơn) | |||||
| Ghép nối đầu vào | DC, AC hoặc GND | |||||
| Trở kháng đầu vào và điện dung | 1 MΩ ± 1%,50 Ω ± 1% ；20 pF ± 3 pF | 1 MΩ ± 1%,50 Ω ± 1% ；18 pF ± 3 pF | ||||
| Máy phát sóng dạng sóng tùy ý | Nguồn tín hiệu 2 kênh, độ phân giải dọc 16 bit, tần số đầu ra tối đa 50 MHz, Sine, Square, Pulse, Ramp, Noise, DC, Sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine và 13 dạng sóng tiêu chuẩn khác | |||||
| Kênh kỹ thuật số | Tốc độ lấy mẫu 16CH, 1GSa/giây | |||||
| Giao diện | USB HOST, THIẾT BỊ USB, LAN； tùy chọn: HDMI, cổng nối tiếp | |||||
| Màn hình | Màn hình điện dung đa điểm 10,1 inch, màn hình thang độ xám dạng sóng 256 mức, có chế độ phát sáng màu | |||||
