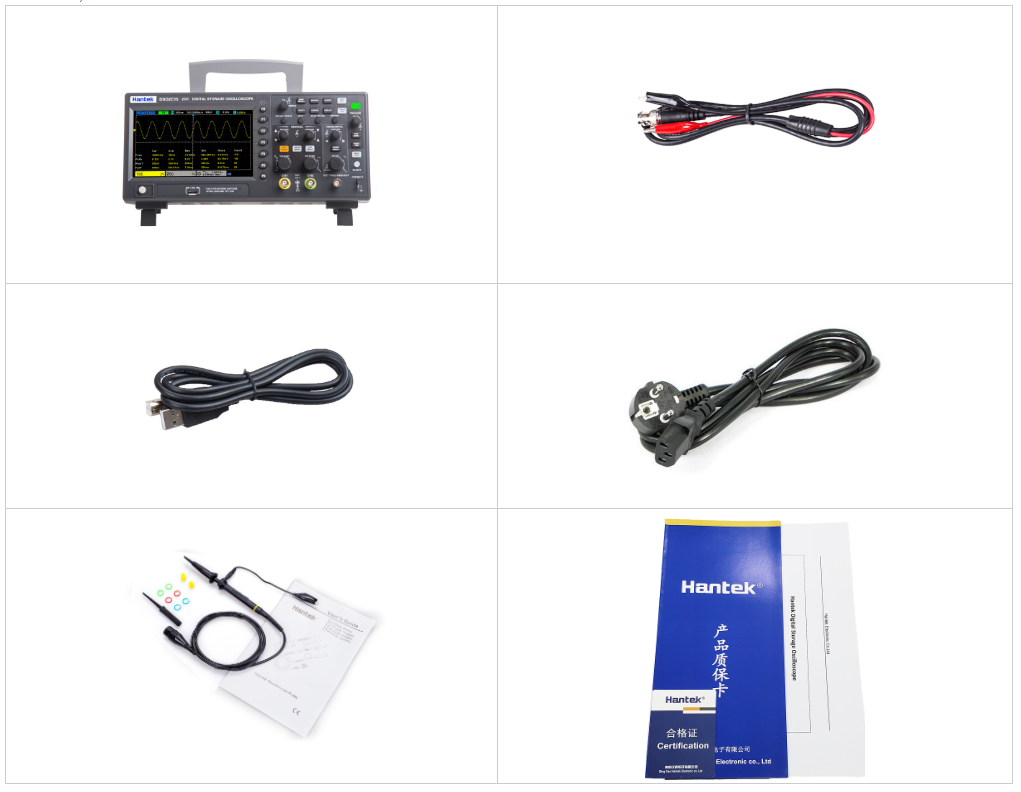

MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK DSO2C10 (2CH-100MHz) - Ảnh 2

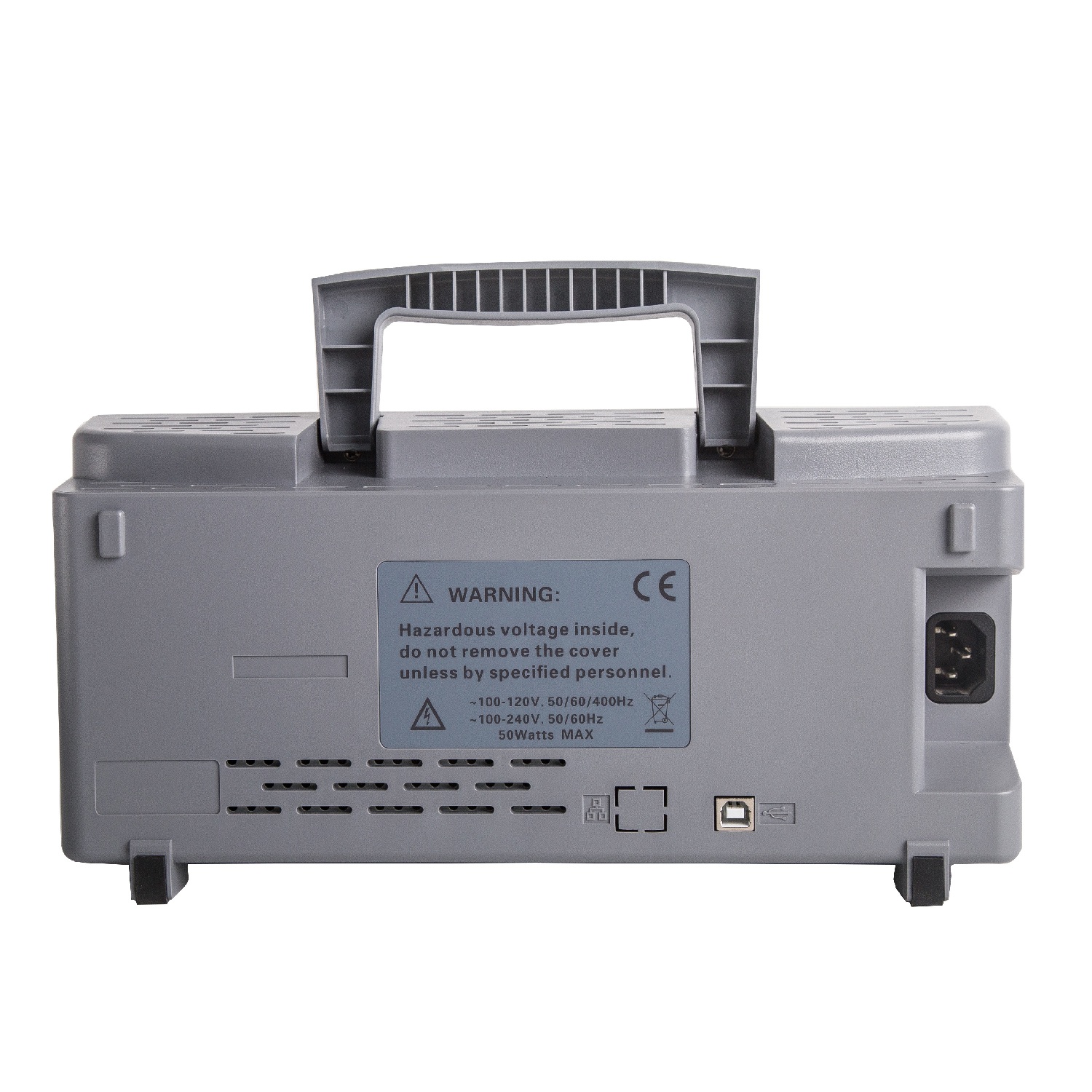

MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK DSO2C10 (2CH-100MHz) - Ảnh 3

MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK DSO2C10 (2CH-100MHz)

Name: MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK DSO2C10 (2CH-100MHz) - CÔNG TY TNHH CÔNG NGHỆ DUOHEYI (VN)
Availability: InStock

Giá: Liên hệ

Giá (chưa VAT)

Giá (gồm VAT)

Gọi để có giá tốt

China: 0926692288

Vietnam: 0982477220

MÁY HIỆN SÓNG KỸ THUẬT SỐ HANTEK DSO2C10 (2CH-100MHz)

1) 2 kênh được điều khiển riêng biệt bằng các núm xoay độc lập.

2) Băng thông kênh tương tự 100 MHz và 150 MHz

3) Tốc độ lấy mẫu lên đến 1 GSa/s

4) Độ sâu bộ nhớ 8M

5) Dải đo dọc: 2mV/div ~ 10V/div

6) Tích hợp bộ tạo dạng sóng 1 kênh 25MHz (DSO2D10, DSO2D15)

7) Độ phân giải dọc: 8 bit

8) Kích hoạt: Cạnh, Xung, Video, Độ dốc, Thời gian vượt ngưỡng, Cửa sổ, Mẫu, Khoảng thời gian, Dòng điện thấp, UART, LIN, CAN, SPI, IIC

9) Giải mã BUS và phân tích giao thức: RS232/UART, I2C, SPI, CAN, LIN

10) Có thể lưu nhiều định dạng dữ liệu, chẳng hạn như cài đặt, dạng sóng, dạng sóng tham chiếu, CSV, hình ảnh.

11) Đồng hồ đo điện áp kỹ thuật số 3 chữ số và bộ chỉ thị tần số phần cứng 6 chữ số

12) 32 loại phép đo tự động với thống kê, thống kê thời gian thực về giá trị tối đa, tối thiểu, độ lệch chuẩn, v.v.

13) 2 bộ vôn kế kỹ thuật số

14) Hỗ trợ kiểm tra ngưỡng, đo lường tự do trong màn hình

15) Điều khiển lệnh từ xa SCPI dồi dào

16) Máy chủ/Thiết bị USB.

Thông số kỹ thuật

Model	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Băng thông	150MHz	100MHz	150MHz	100MHz
Các kênh của máy hiện sóng	2CH	2CH	2CH	2CH
Máy tạo dạng sóng	1CH	1CH	–	–
Máy hiện sóng
Tốc độ lấy mẫu	1GSa/s (một kênh) 500MSa/s (hai kênh)
Sự mua lại
Bình thường	Dữ liệu mẫu
Giá trị đỉnh-đỉnh	Hiển thị tần số cao và các vết xước ngẫu nhiên
Trung bình	Dạng sóng trung bình, thời điểm: 4, 8, 16, 32, 64, 128
Độ phân giải cao	Lên đến 12 bit
Đầu vào
Ghép nối đầu vào	DC, AC, GND
Trở kháng đầu vào	1MΩ±2% ‖13pF±3pF
Hệ số suy giảm đầu dò	1X, 10X, 100X, 1000X
Điện áp định mức	300V CAT II
Điện áp đầu vào tối đa	300VRMS (10X)
Nằm ngang
Nội suy dạng sóng	(sin x)/x
Độ dài bản ghi tối đa	Kênh đơn tối đa 8M
	Hai kênh tối đa 4M
Phạm vi thang đo ngang	2ns/div~100s/div 1, 2, 5 từng bước một
Chế độ dựa trên thời gian	YT, XY, Cuộn
Độ lệch bằng không	±0,5 div × thời gian cơ sở tối thiểu
Độ chính xác của tốc độ lấy mẫu và thời gian trễ	±25ppm
Độ chính xác đo thời gian chênh lệch (băng thông đầy đủ) Độ chính xác tốc độ lấy mẫu và thời gian trễ	Chụp đơn, Chế độ bình thường ± （1 khoảng thời gian lấy mẫu + 100ppm × giá trị đọc + 0,6ns ）
					> Trung bình 16 lần ± ( 1 khoảng thời gian lấy mẫu + 100ppm × giá trị đo + 0,4ns )
	Khoảng thời gian lấy mẫu = giây/chia ÷ 200
	Độ chính xác của tốc độ lấy mẫu và thời gian trễ	±50ppm (ở bất kỳ khoảng thời gian nào lớn hơn 1ms)
	Thẳng đứng
Người mẫu	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Băng thông	150MHz	100MHz	150MHz	100MHz
Thời gian tăng giá ở vị trí BNC (điển hình)	2,4 ns	3,5 ns	2,4 ns	3,5 ns
Độ phân giải theo chiều dọc	Độ phân giải 8 bit, mỗi kênh lấy mẫu đồng thời.
Độ nhạy theo phương thẳng đứng	2mV/div đến 10V/div
Phạm vi bù trừ	≥ 200mV/div, ±1V;
	< 200mV/div ±50V
Phép toán	+, -, ×, ÷, FFT
FFT	Cửa sổ: Hình chữ nhật, Hanning, Hamming, Blackman, Bartlett, Flattop
Giới hạn băng thông	20MHz
Đáp ứng âm trầm (-3db)	Ở vị trí BNC ≤ 10Hz
Độ chính xác tăng theo phương thẳng đứng	Ở chế độ thu thập dữ liệu “bình thường” hoặc “trung bình”, độ chính xác của thang đo 10V/div đến 10mV/div là ±3%;
	Ở chế độ thu thập dữ liệu “bình thường” hoặc “trung bình”, độ chính xác từ 5mV/div đến 2mV/div là ±4%.
Lưu ý: Băng thông giảm xuống còn 6MHz khi sử dụng đầu dò 1X
Cò súng
Loại kích hoạt	Cạnh, Độ rộng xung, Video, Độ dốc, Thời gian vượt ngưỡng, Cửa sổ, Mẫu, Khoảng thời gian, Dòng điện thấp, UART, LIN, CAN, SPI, IIC
Phạm vi mức kích hoạt	±5 vạch chia từ tâm màn hình
Chế độ kích hoạt	Tự động, Bình thường, đơn lẻ
Mức độ	CH1~CH2	±4 vạch chia từ tâm màn hình
	EXT (Chỉ có ở phiên bản AWG)	0~3.3V
Phạm vi giữ lại	8ns~10s
Độ chính xác mức kích hoạt	CH1~CH2	0,2 div×volt/div trong phạm vi ±4 vạch chia từ tâm màn hình
	EXT (Chỉ có ở phiên bản AWG)	± (Giá trị cài đặt × 6% + 40mV)
Kích hoạt cạnh	Độ dốc	cạnh lên, cạnh xuống, cạnh lên hoặc cạnh xuống
	Nguồn tín hiệu	CH1, CH2, EXT (Chỉ có ở phiên bản AWG)
kích hoạt độ rộng xung	Cực tính	Cực dương, cực âm
	Điều kiện (Khi)	<, >, !=, =
	Nguồn tín hiệu	CH1~CH2,
	phạm vi độ rộng xung	8ns ~ 10s
	Sự chính xác	8ns
Kích hoạt video	Tiêu chuẩn tín hiệu	NTSC, PAL
	Nguồn tín hiệu	CH1~CH2
	Đồng bộ hóa	Quét dòng, số dòng, ô lẻ, ô chẵn, tất cả các ô
Kích hoạt độ dốc	Độ dốc	tăng, giảm
	Điều kiện (Khi)	<, >, !=, =
	Nguồn tín hiệu	CH1 ~ CH2
	Khoảng thời gian	8ns ~ 10s
	Sự chính xác	8ns
Kích hoạt làm thêm giờ	Nguồn tín hiệu	CH1~CH2，
	Cực tính	Cực dương, cực âm
	Khoảng thời gian	8ns ~ 10s
	Sự chính xác	8ns
Trình kích hoạt cửa sổ	Nguồn tín hiệu	CH1~CH2
Kích hoạt mẫu	Mẫu	0: mức thấp; 1: mức cao; X: bỏ qua
	Mức độ (nguồn tín hiệu)	CH1~CH2
Kích hoạt theo khoảng thời gian	Độ dốc	tăng, giảm
	Điều kiện (Khi)	<, >, !=, =
	Nguồn tín hiệu	CH1~CH2
	Khoảng thời gian	8ns ~ 10s
	Sự chính xác	8ns
Kích hoạt dưới Amp	Cực tính	Cực dương, cực âm
	Điều kiện (Khi)	<, >, !=, =
	Nguồn tín hiệu	CH1~CH2
	Khoảng thời gian	8ns ~ 10s
	Sự chính xác	8ns
kích hoạt UART	Điều kiện (Khi)	Bắt đầu, Dừng, dữ liệu, Lỗi chẵn lẻ, Lỗi COM
	Nguồn tín hiệu (RX/TX)	CH1~CH2
	Định dạng dữ liệu	Hệ thập lục phân (hexadecimal)
	Độ dài dữ liệu	1 byte
	Độ rộng bit dữ liệu	5 bit, 6 bit, 7 bit, 8 bit
	Kiểm tra chẵn-lẻ	không có, lẻ, chẵn
	Mức độ không hoạt động	cao, thấp
	Tốc độ Baud (tùy chọn)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/giây
	Tốc độ Baud (do người dùng định nghĩa)	300 bit/giây ~ 334000 bit/giây
Bộ kích hoạt LIN	Điều kiện (Khi)	Trường khoảng thời gian, trường đồng bộ hóa, trường ID, lỗi đồng bộ hóa, mã định danh, ID và dữ liệu
	Nguồn tín hiệu	CH1~CH2
	Định dạng dữ liệu	Hệ thập lục phân (hexadecimal)
	Tốc độ Baud (tùy chọn)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/giây
	Tốc độ Baud (do người dùng định nghĩa)	300 bit/giây ~ 334000 bit/giây
Kích hoạt CAN	Điều kiện (Khi)	Bit bắt đầu, ID khung từ xa, ID khung dữ liệu, ID khung, dữ liệu khung, khung lỗi, tất cả lỗi, lỗi ACK, khung quá tải
	Nguồn tín hiệu	CH1~CH2
	Định dạng dữ liệu	Hệ thập lục phân (hexadecimal)
	Tốc độ Baud (tùy chọn)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Tốc độ Baud (do người dùng định nghĩa)	5kbit/s~1Mbit/s
Kích hoạt SPI	Nguồn tín hiệu	CH1~CH2
	Định dạng dữ liệu	Hệ thập lục phân (hexadecimal)
	Độ rộng bit dữ liệu	4, 8, 16, 24, 32
Bộ kích hoạt IIC	Nguồn tín hiệu (SDA/SCL)	CH1~CH2
	Định dạng dữ liệu	Hệ thập lục phân (hexadecimal)
	Chỉ mục dữ liệu	0~7
	Khi (điều kiện)	Bit bắt đầu, bit dừng, Không xác nhận, địa chỉ, khởi động lại, địa chỉ và dữ liệu
Đo lường
Con trỏ	Chênh lệch điện áp giữa hai con trỏ △V
	Chênh lệch thời gian giữa các con trỏ △T
	Nghịch đảo của △T, tính bằng Hertz (1/△T)
Đo tự động	tần số, chu kỳ, giá trị trung bình, biên độ đỉnh-đỉnh, RMS, giá trị tối thiểu, giá trị trung bình, thời gian tăng, thời gian giảm, độ rộng dương, độ rộng âm, đáy, đỉnh, giữa, biên độ, vượt ngưỡng, vượt trước ngưỡng, chênh lệch pha cạnh lên, chênh lệch pha cạnh xuống, chu kỳ dương, chu kỳ âm, giá trị trung bình chu kỳ, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
					Bác sĩ thú y	Nguồn dữ liệu	CH1, CH2
Loại đo lường	DC RMS
	AC RMS
	DC
Máy đo tần số	đồng hồ đo tần số 6 bit phần cứng
Máy tạo dạng sóng tùy ý
Kênh	1
Tốc độ lấy mẫu	200MSa/s
Độ phân giải theo chiều dọc	12 bit
Tần số tối đa	25 MHz
Dạng sóng tiêu chuẩn	sóng sin, sóng vuông, sóng dốc, sóng mở rộng, nhiễu, DC
					Dạng sóng tùy ý	Arb1, Arb2, Arb3, Arb4
Tội lỗi	Dải tần số	0,1Hz~25MHz
Hình vuông/xung	Dải tần số	0,1Hz~10MHz
Sóng tam giác	Dải tần số	0,1Hz~1MHz
Sóng lấy mẫu	Dải tần số	0,1Hz~1MHz
Mục lục	Dải tần số	0,1Hz~5MHz
Tiếng ồn
Arb1	Dải tần số	0,1 Hz đến 10 MHz
Arb2	Dải tần số	0,1 Hz đến 10 MHz
Arb3	Dải tần số	0,1 Hz đến 10 MHz
Arb4	Dải tần số	0,1 Hz đến 10 MHz
Độ dài dạng sóng	4KSa
Tính thường xuyên	Sự chính xác	100 ppm (<10 kHz) 50 ppm (>10 kHz)
	Nghị quyết	0,1 Hz hoặc 4 bit, lấy giá trị lớn hơn.
Biên độ	Phạm vi đầu ra	10mV~7Vp-p (trở kháng cao)
		5mV~3.5Vp-p (50Ω)
Độ lệch DC	Phạm vi	±3,5 V, trở kháng cao
		±1,75 V, 50 Ω
	Nghị quyết	100 μV hoặc 3 bit, lấy giá trị lớn hơn.
	Sự chính xác	2% (1 kHz)
Trở kháng đầu ra	50 Ω
Thông số kỹ thuật chung
Trưng bày	Loại hiển thị	Màn hình tinh thể lỏng TFT đường chéo 7 inch
	Độ phân giải màn hình	800 (ngang) * 480 (dọc) pixel
	Màu hiển thị	16 triệu màu (màu sắc trung thực 24 bit)
	Thời gian tồn tại	tối thiểu, 1 giây, 5 giây, 10 giây, 30 giây, vô hạn
	Loại hiển thị	chấm, vectơ
	Độ sáng màn hình	có thể điều chỉnh
	Loại lưới	có thể điều chỉnh
	Độ sáng lưới	có thể điều chỉnh
Giao diện	Giao diện tiêu chuẩn	Máy chủ USB, Thiết bị USB
Thông số kỹ thuật chung	Đầu ra bộ bù thăm dò
	Điện áp đầu ra, điển hình	Điện áp đầu vào khoảng 2Vpp, tải ≥1MΩ.
	Tần số, điển hình	1kHz
	Nguồn điện	_{Điện áp hiệu dụng} 100-120VAC (±10%), tần số 45Hz đến 440Hz, CATⅡ
		_{Điện áp hiệu dụng} 120-240VAC (±10%), tần số 45Hz đến 66Hz, CATⅡ
	Mức tiêu thụ điện năng	<30W
	Cầu chì	T, 3.15A, 250V, 5x20mm
	Nhiệt độ hoạt động	0~50 °C (32~122 °F)
	Nhiệt độ bảo quản	-40~+71 °C (-40~159,8 °F)
	Độ ẩm	≤+104℉ (≤+40°C): Độ ẩm tương đối ≤90%
		106℉~122℉ (+41°C ~50°C): Độ ẩm tương đối ≤60%
	Độ cao	Hoạt động và không hoạt động	3.000 mét (10.000 feet)
	Sốc cơ học	rung động ngẫu nhiên	0,31 g _RMS từ 50Hz đến 500Hz,
			10 phút cho mỗi trục
		Không hoạt động	2.46g _RMS từ 5Hz đến 500Hz,
			10 phút cho mỗi trục
		Vận hành	50g, 11ms, sóng hình sin một nửa
	Cơ khí	Kích cỡ	318 x 110 x 150mm (chiều dài x chiều rộng x chiều cao)
		Cân nặng	1900g
