MÁY HIỆN SÓNG KỸ THUẬT SỐ CẦM TAY HANTEK TO1000 SERIES

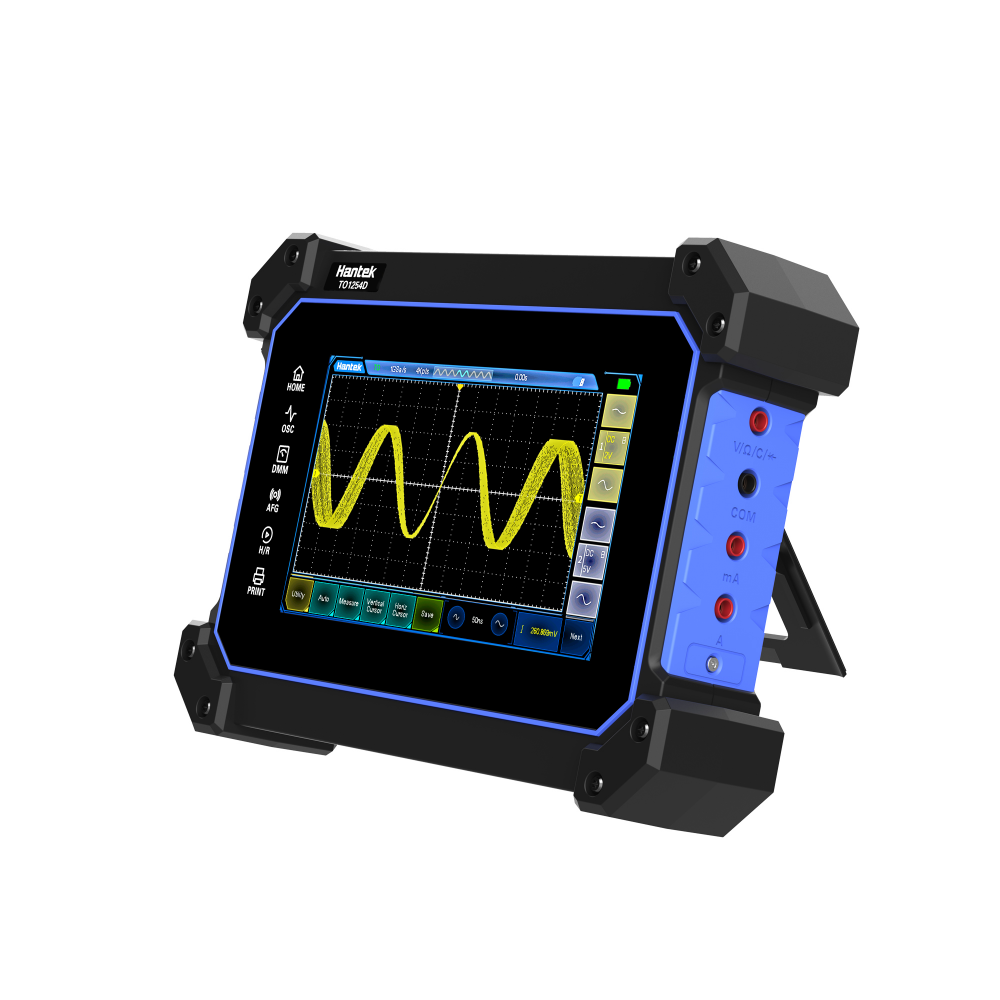

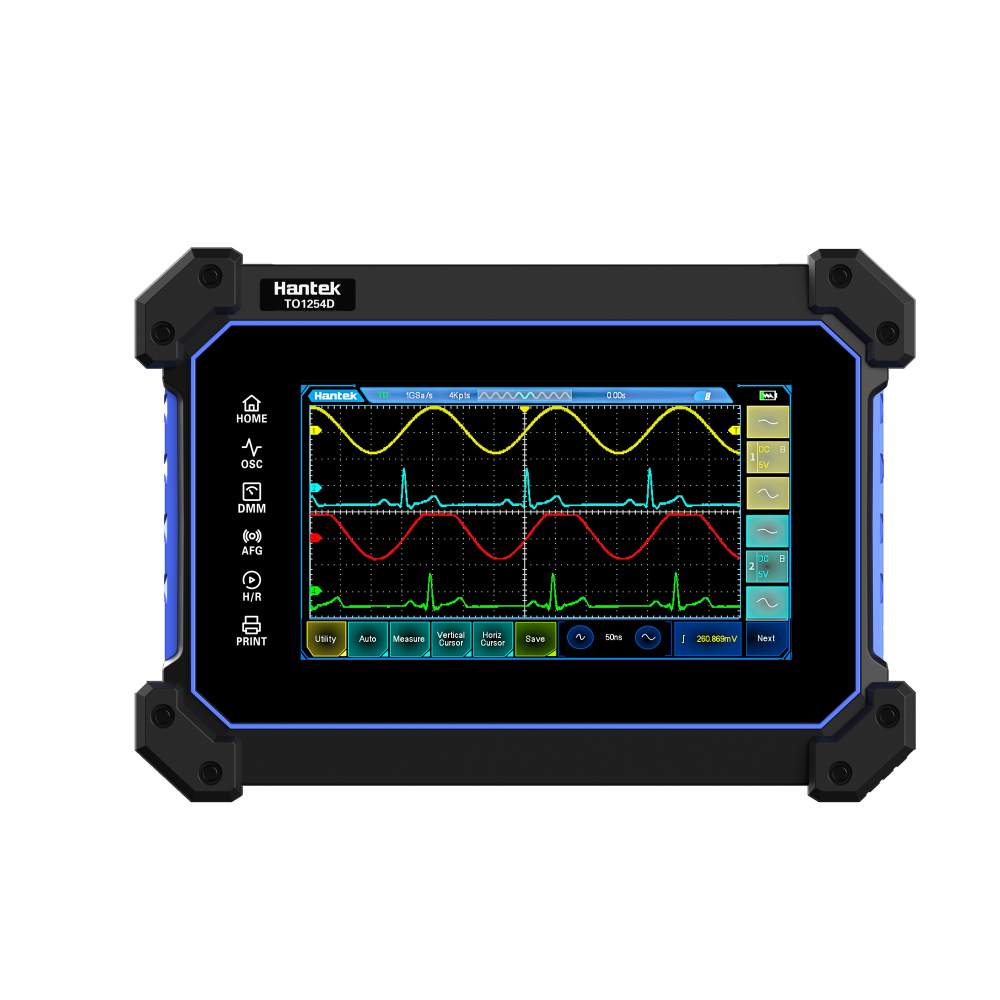

Máy hiện sóng màn hình cảm ứng đa chức năng TO1000 thế hệ mới có thân máy mỏng, nhẹ và dễ mang theo; Thiết kế treo độc đáo, rảnh tay, chống rơi và chống động đất, chắc chắn và bền bỉ; Tích hợp máy hiện sóng, vạn năng kế, máy phát tín hiệu và máy phân tích phổ; Tích hợp pin dung lượng siêu lớn, thời gian sử dụng lâu dài, hỗ trợ sạc nhanh và nguồn điện dồi dào.

Thông số kỹ thuật

Model		Dòng TO1000 (Lấy mẫu 1G)		Dòng TO1112 (Lấy mẫu 250M)
Mức độ
Phạm vi tỷ lệ ngang		2ns/div~100s/div1、2、5 chuỗi		2ns/div~100s/div1、2、5 chuỗi
Độ chính xác đo thời gian gia tăng (Băng thông đầy đủ)		Chế độ “Lấy mẫu” đơn		Chế độ “Lấy mẫu” đơn
		± (1 khoảng thời gian lấy mẫu +100ppm× giá trị đọc +0,6ns)		± (1 khoảng thời gian lấy mẫu +100ppm× giá trị đọc +0,6ns)
		＞ trung bình 16 lần		＞ trung bình 16 lần
		± (1 khoảng thời gian lấy mẫu +100ppm× giá trị đọc +0,4ns)		± (1 khoảng thời gian lấy mẫu +100ppm× giá trị đọc +0,4ns)
		Khoảng thời gian lấy mẫu = giây/lưới ÷200		Khoảng thời gian lấy mẫu = giây/lưới ÷200
Thẳng đứng
Bộ chuyển đổi A/D		Độ phân giải 8 bit, mỗi kênh được lấy mẫu đồng thời		Độ phân giải 8 bit, mỗi kênh được lấy mẫu đồng thời
Phạm vi Cale dọc		2mV/div~10V/div ở đầu vào BNC		10mV/div~10V/div ở đầu vào BNC
Độ phân giải dọc		8 bit		8 bit
Phạm vi độ nhạy dọc		2mV/div~10V/div		10mV/div~10V/div
Phạm vi bù trừ		±1V（2mV/div~100mV/div）		±1Vmax(100mV/div)
		±10V（200mV/div~1V/div）		± 10Vmax (1V/div)
		±50V（2V/phần~10V/phần）		± 50Vmax (10V/div)
Dải động		±5div（8bit）		±5div（8bit）
Giới hạn băng thông tương tự tùy chọn, điển hình		20MHz, Mỗi kênh có thể lựa chọn độc lập		20MHz，Mỗi kênh có thể lựa chọn độc lập
Độ chính xác tăng DC		±3% Toàn thang đo		±3% Toàn thang đo
Sự cô lập giữa các kênh		40dB，DC đến băng thông định mức tối đa của từng model		40dB，DC đến băng thông định mức tối đa của từng model
Lưu ý: Băng thông giảm xuống còn 6MHz khi sử dụng đầu dò 1X.
Sự mua lại
Phạm vi tốc độ lấy mẫu		1GSa/giây		250MSa/giây
Chế độ thu thập		Độ phân giải Bình thường, Trung bình, Đỉnh, Cao		Độ phân giải Bình thường, Trung bình, Đỉnh, Cao
Nội suy dạng sóng		（sinx）/x		（sinx）/x
Chuỗi đơn	Chế độ thu thập	Thời gian dừng thu gom		Thời gian dừng thu gom
	Bình thường và đỉnh	Tất cả các kênh đều thực hiện thu thập dữ liệu cùng một lúc.		Thu thập đồng thời tất cả các kênh
	Trung bình	Tất cả các kênh thực hiện thu thập N lần cùng lúc. N có thể là 2, 4, 8, 16, 32, 64, 128 hoặc 256.		Tất cả các kênh thực hiện n lần thu thập cùng một lúc và N có thể nhận các giá trị 2, 4, 8, 16, 32, 64, 128, 256
Độ sâu lưu trữ		8Mpts		8Mpts
Cò súng
Cách thức		Tự động, Bình thường, Đơn		Tự động, Bình thường, Đơn
Mức độ		CH1~CH4 ±4 phân chia từ tâm màn hình		CH1/CH2 ±4 phân chia từ tâm màn hình
Phạm vi ức chế giải phóng		8ns~10 giây		8ns~10 giây
Độ chính xác của mức kích hoạt		CH1~CH4 / CH1~CH2		CH1/CH2
Độ nhạy kích hoạt		±0 .87div( 2m V/div) ±0 .78div (5 m V/div) ±0 .69div (10 m V/div) ±0 .52div (20 m V/div) ±0 .47div (50 m V/div) ±0 .26div (100 m V/div) ±0 .26div( 2 00 m V/div) ±0 .47div (500 m V/div) ±0 .26div(1V/div) ±0 .26div(2V/div) ±0 .26div(5V/div) ±0 .26div(10V/div)		±0 .87div( 2m V/div) ±0 .78div (5 m V/div) ±0 .69div (10 m V/div) ±0 .52div (20 m V/div) ±0 .47div (50 m V/div) ±0 .26div (100 m V/div) ±0 .26div( 2 00 m V/div) ±0 .47div (500 m V/div) ±0 .26div(1V/div) ±0 .26div(2V/div) ±0 .26div(5V/div) ±0 .26div(10V/div)
Kích hoạt cạnh
Độ dốc		Tăng, Giảm, Tăng & Giảm		Tăng, Giảm, Tăng & Giảm
Nguồn		CH1~CH4 / CH1~CH2		CH1/CH2
Kích hoạt độ rộng xung
Cực tính		Cực dương, cực âm		Cực dương, cực âm
Tình trạng		<、>、!=、=		<、>、!=、=
Nguồn		CH1~CH4 / CH1~CH2		CH1/CH2
Phạm vi độ rộng xung		8ns~10 giây		8ns~10 giây
Video Trigger
Tiêu chuẩn tín hiệu		NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i		NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i
Nguồn		CH1~CH4 / CH1~CH2		CH1~CH2
Đồng bộ hóa		Dòng quét, Số dòng, Trường lẻ, Trường chẵn, Tất cả các trường		Dòng quét, Số dòng, Trường lẻ, Trường chẵn, Tất cả các trường
Kích hoạt dốc
Độ dốc		Tăng, Giảm		Tăng, Giảm
Tình trạng		<、>、!=、=		<、>、!=、=
Nguồn		CH1~CH4 / CH1~CH2		CH1/CH2
Phạm vi thời gian		8ns~10 giây		8ns~10 giây
Kích hoạt thời gian chờ
Nguồn		CH1~CH4 / CH1~CH2		CH1/CH2
Cực tính		Cực dương, cực âm		Cực dương, cực âm
Phạm vi thời gian		8ns~10 giây		8ns~10 giây
Đầu vào

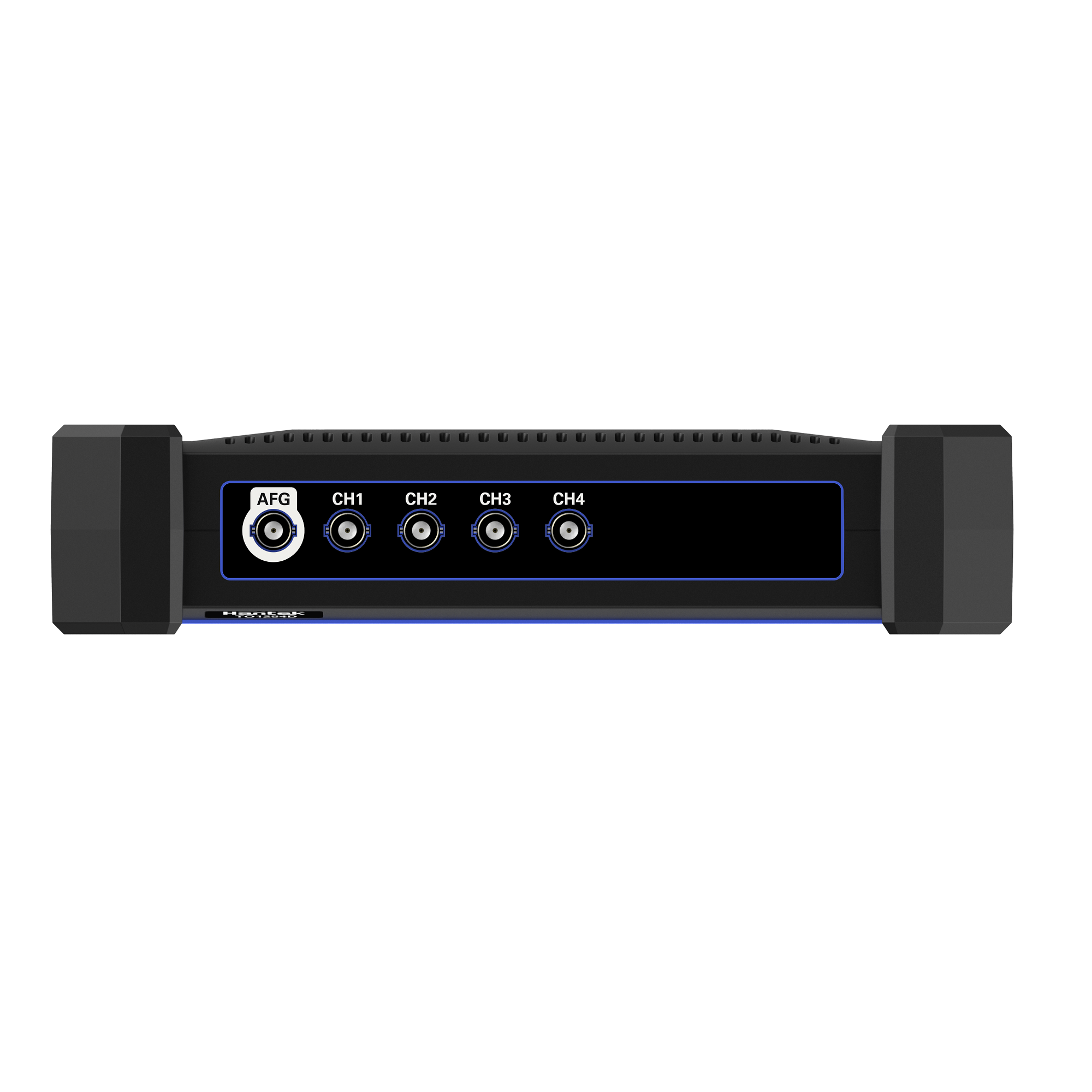

Số lượng kênh		4 / 2 kênh Analog		2 kênh Analog
Ghép nối đầu vào		DC, AC hoặc GND		DC, AC hoặc GND
Trở kháng đầu vào		1MΩ±2%		1MΩ±2%
Điện dung đầu vào		18pF±3pF		18pF±3pF
Suy giảm đầu dò		1X, 10X		1X, 10X
Hệ số suy giảm của đầu dò hỗ trợ		0,01X~10000X		0,01X~10000X
Mức điện áp		300VCATII		300VCATII
Điện áp đầu vào tối đa		300VRMS（10X）		300VRMS（10X）
Đo lường
Con trỏ		Sự chênh lệch điện áp giữa các con trỏ △ Y
		Sự khác biệt về thời gian giữa các con trỏ △ X
		Nghịch đảo của △ X tính bằng Hertz (1/△ X )
Đo tự động		Tần số、Giá trị hai đỉnh、Giá trị trung bình、Giá trị cực đại、Giá trị cực tiểu、Chu kỳ、Giá trị trên cùng, Giá trị giữa、Giá trị dưới cùng、Biên độ、Bình phương trung bình căn bậc hai、Vượt ngưỡng cạnh tăng、Tăng cường cạnh tăng、Bình phương trung bình căn bậc hai chu kỳ、Giá trị trung bình chu kỳ、Thời gian tăng、Thời gian giảm、Độ rộng xung dương、Độ rộng xung âm、Chu kỳ làm việc dương、Chu kỳ làm việc âm、FRR、FFF、Vượt ngưỡng cạnh giảm, Tăng cường cạnh giảm, Độ rộng xung、FRF、FFR、LRR、LRF、LFR、LFF、 Thời gian giá trị cực đại、Thời gian giá trị cực tiểu、Độ lệch pha dương、Độ lệch pha âm、Phương sai、Số lượng dương xung、Số xung âm、Số cạnh tăng、Số cạnh giảm、Số lần kích hoạt
Các phép toán
Nguồn dữ liệu		CH1~CH4 / CH1~CH2		CH1/CH2
Người điều hành		＋、－、×、/、FFT
FFT		Điểm	1024
		Cửa sổ	Hình chữ nhật, Hanning, Hemming, Blackman, Bartlett, Mặt phẳng
		Trưng bày	Hiển thị đơn hoặc hiển thị tất cả
		Tỷ lệ dọc	dB、VRms
Kho
Lưu / Chuyển ra		Lưu và gọi ra, Bao gồm Hình ảnh, Tài liệu tham khảo, CSV, Nhị phân, Cài đặt
Lưu vào bộ nhớ ngoài		Hình ảnh, Tài liệu tham khảo, CSV, Nhị phân, Cài đặt
Máy phát sóng dạng sóng tùy ý
Số kênh		1
Tốc độ lấy mẫu		200MSa/giây
Độ phân giải dọc		12bit
Tần số cao nhất		25MHz
Dạng sóng chuẩn		Sóng sin, Sóng vuông, Sóng tam giác, Tiếng ồn, DC
Sóng sin		Dải tần số	0,1Hz~25MHz
Sóng vuông/Xung		Dải tần số	0,1Hz~10MHz
		Tỷ lệ nhiệm vụ	0~100%
Sóng tam giác		Dải tần số	0,1Hz~1MHz
		Tính đối xứng	0%~100%
Tiếng ồn		Băng thông	＞25MHz
DC		Bù lại	±1.5V（50Ω）、±3.0V（điện trở cao）
		Nghị quyết	100μV
		Độ chính xác	2%（1KHz）
Sóng tùy ý		Dải tần số	0,1Hz~10MHz
		Hỗ trợ tải xuống máy tính phía trên và gọi bộ nhớ ngoài
Biên độ		50Ω+2%
Biên độ		0mV~3Vpp（50Ω）
		0mV~6Vpp（điện trở cao）
Độ phân giải tần số		0,1 Hz hoặc 4 bit, lấy giá trị lớn hơn trong hai giá trị
Bước sóng		4KSa
Độ chính xác tần số		100 ppm (< 10 kHz) 50 ppm (> 10 kHz)
Điều chế		Đài phát thanh	Dạng sóng điều chế	Sóng sin, sóng vuông, sóng tam giác
			Tần số điều chế	1Hz~50KHz
			Độ lệch điều chế	0,1Hz~1KHz
		LÀ	Dạng sóng điều chế	Sóng sin, sóng vuông, sóng tam giác
			Tần số điều chế	1Hz~50KHz
			Độ sâu điều chế	0%-120%
Vụ nổ		Kiểu	Đa kỳ, vô hạn
		Số chu kỳ	1~ 2000000000
		Nguồn kích hoạt	Thủ công
Đồng hồ vạn năng
Độ phân giải tối đa		4000 điểm
Phương pháp đo lường		Đo điện áp, dòng điện, điện trở, điện dung, diode, bật-tắt
Điện áp đầu vào tối đa		AC:600V, DC:600V
Dòng điện đầu vào tối đa		AC:10A, DC:10A
Trở kháng đầu vào		10MΩ
Mục đo lường		Phạm vi	Độ chính xác	Nghị quyết
Điện áp DC		400mV	±（1%+2）	100μV
		4.000V		1mV
		40,00V		10mV
		400,0V		100mV
		600,0V		1V
		Bảo vệ quá tải: 400mV: 250V, khác: 600Vrms.
Điện áp AC		4.000V	±（1,2%+5）	1mV
		40,00V		10mV
		400,0V		100mV
		600,0V	±（1,5%+5）	1V
		Tần số ：40Hz~400Hz
		Tần số 400V và 600V ：40Hz~100Hz
Dòng điện một chiều		40,00mA	±（1%+2）	10μA
		200,0mA	±（1,5%+2）	100μA
		4.000A	±（1,8%+2）	1mA
		10,00A	±（3%+2）	10mA
		Bảo vệ quá tải: cầu chì tự phục hồi: phạm vi 200mA/250V, 4A và 10A không có cầu chì
Dòng điện xoay chiều		40,00mA	±（1,3%+2）	10μA
		400,0mA	±（1,8%+2）	100μA
		4.000A	±（2%+3）	1mA
		10,00A	±（3%+5）	10mA
		Tần số: 40Hz~400Hz;
		Cầu chì tự phục hồi: phạm vi 200mA/250V, 4A và 10A không cần cầu chì.
Sức chống cự		400,0Ω	±（1%+3）	0,1Ω
		4.000KΩ	±（1,2%+5）	1Ω
		60,00KΩ		10Ω
		400,0KΩ		100Ω
		4.000MΩ		1KΩ
		40,00MΩ	±（1,5%±3）	10KΩ
		Bảo vệ quá tải: 220Vrms
Điện dung		40,00nF	±（3%+5）	10pF
		400,0nF		100pF
		4.000μF		1nF
		40,00μF		10nF
		100,0μF		100nF
		Bảo vệ quá tải: 220Vrms
Điốt		0V~1.0V
Bật tắt Đo lường		<50Ω
Thông số kỹ thuật chung
Loại bảng điều khiển		Màn hình LCD TFT 7 inch
Độ phân giải màn hình		800 (ngang) *480 (dọc) pixel
Kiểu hiển thị		Điểm, Vectơ
Độ sáng dạng sóng		Có thể điều chỉnh
Các loại lưới		Đường nét liền, Đường nét chấm, Không có
Độ sáng lưới		Có thể điều chỉnh
Độ sáng màn hình		Có thể điều chỉnh
Ánh sáng sau		1 giây, 5 giây, 10 giây, 30 giây, Vô hạn, Tắt
Giao diện chuẩn		Máy chủ USB, Thiết bị USB
Nguồn điện		AC 100 ~ 240V, 50 ~ 60Hz; Đầu vào DC 5V3A/9V2A/12v1.5A
Tiêu thụ điện năng		<8W
Sạc nhanh		Hỗ trợ sạc nhanh
Ắc quy		3.7V 2600mAh*4 song song		3.7V 2600mAh*2 song song
Môi trường
Nhiệt độ		0℃-50℃
Nhiệt độ lưu trữ		-20℃-60℃
Độ ẩm		≤+104℉（≤+40°C）: độ ẩm tương đối ≤90%
		106℉~122℉（+41°C~50°C）: Độ ẩm tương đối ≤60%
Làm mát		Đối lưu
Độ cao		Hoạt động và Không hoạt động	3.000m (10.000 feet )
		Rung động ngẫu nhiên	0,31g RMS từ 50Hz đến 500Hz, 10 phút trên mỗi trục
		Không hoạt động	2,46g RMS từ 5Hz đến 500Hz, 10 phút trên mỗi trục
Cơ khí
Kích thước		248mm176mm54mm (D x R x C)
Cân nặng		1,2KG (bao gồm pin)
