MÁY GHI NHIỆT ĐỘ ĐA KÊNH MEASUREFINE TCP-400X

MÁY GHI NHIỆT ĐỘ ĐA KÊNH MEASUREFINE TCP-400X

Máy ghi nhiệt độ đa kênh dòng TCP-400X là thiết bị đo nhiệt độ chính xác, nhanh, ổn định, đáng tin cậy, giàu tính năng, dễ vận hành và tiết kiệm . Màn hình hiển thị phong phú, thao tác linh hoạt và các chức năng ghi, tính toán và quản lý mạnh mẽ đã dẫn đến việc ứng dụng rộng rãi của nó. Máy ghi nhiệt độ đa kênh này chủ yếu bao gồm màn hình LCD cảm ứng, các nút bấm, bo mạch chủ dựa trên bộ vi xử lý ARM, nguồn điện chính, bo mạch lấy mẫu cách ly, bộ nhớ FLASH dung lượng lớn và các cảm biến nhiệt độ.

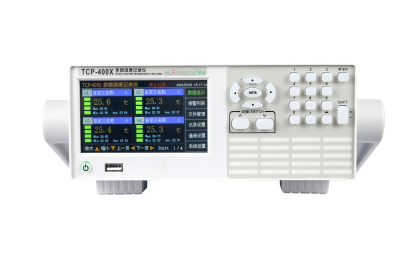

Máy  có màn hình LCD cảm ứng độ phân giải cao 4,3 inch với các nút vật lý, mang lại khả năng phản hồi cảm ứng nhạy bén và hoạt động ổn định, đáng tin cậy.

Bo mạch chủ  sử dụng bộ vi xử lý ARM 32-bit tốc độ cao, hiệu năng cao, cho phép giao tiếp nhanh chóng và hiệu quả với bo mạch lấy mẫu.

Mỗi  kênh có thể được ghép nối độc lập với các loại cặp nhiệt điện khác nhau, mang lại khả năng tương thích cao và cho phép lựa chọn  . Chỉ cần kết nối cặp nhiệt điện với đầu lấy mẫu khi cần thiết trong quá trình sử dụng; việc chuyển đổi rất thuận tiện.

Dữ  liệu nhiệt độ đọc được từ thiết bị có thể được chuyển nhanh chóng sang máy tính thông qua ổ USB flash, và  dữ liệu từ tất cả các kênh có thể được ghi lại nhanh nhất là một lần mỗi giây.

Giao  diện hiển thị dữ liệu rõ ràng và dễ hiểu.

Độ chính xác đo và hiển thị của thiết bị là 0,2% +0,5℃ ± 2 chữ số (không bao gồm độ chính xác của cặp nhiệt điện)  .

Chức  năng báo động đa điểm với cài đặt thông số; dữ liệu báo động cũng sẽ được lưu trữ và có thể xuất ra để xem khi cần.

1. Các tính năng chức năng

1.1 Tính năng hiển thị

Nó  sử dụng bộ vi xử lý ARM 32-bit tốc độ cao, hiệu năng cao, với thời gian phản hồi màn hình dưới một phần hai mươi giây, cho hình ảnh hiển thị mượt mà và không bị giật lag.

Giao  diện dữ liệu cho phép người dùng xem dữ liệu nhiệt độ theo thời gian thực, trong khi giao diện số hiển thị các giá trị tối đa, tối thiểu và trung bình trong một khoảng thời gian nhất định. Có thể chọn đơn vị nhiệt độ hiển thị là °C, F và K.

1.2 Đặc điểm dữ liệu

Việc lưu trữ dữ liệu đáng tin cậy và ổn định. Tất cả dữ liệu có thể được lưu trữ vào ổ USB. Dữ liệu có thể được xuất hoặc lưu dưới dạng tệp nguồn hoặc tệp Excel. Tệp nguồn có thể được mở trên phần mềm máy tính chủ để hiển thị dữ liệu, biểu đồ cột, đường cong, v.v., thuận tiện cho việc phân tích trong tương lai. Điều này cũng đảm bảo rằng tất cả dữ liệu lịch sử và các thông số cấu hình sẽ không bị  mất do mất điện.

Thời  gian lưu trữ dữ liệu dài: Tùy thuộc vào khoảng thời gian ghi, thiết bị có thể lưu trữ dữ liệu từ 72 giờ đến 180 ngày.

Mỗi  kênh dữ liệu đều hỗ trợ đầu vào tín hiệu bù, cài đặt đầu vào tín hiệu bù rất đơn giản, phạm vi bù rộng, từ -200 đến 1370, và có nhiều phương pháp bù để lựa chọn, cụ thể là bù trực tiếp và bù tuyến tính.

1.3 Đặc điểm lấy mẫu

  Việc lấy mẫu dữ liệu và điều khiển đầu vào được cách ly hoàn toàn, mỗi kênh lấy mẫu được cách ly với nhau, chống nhiễu tần số cao. Điện áp thử nghiệm thực tế là 500V  DC và 380V AC, giúp giảm đáng kể sai số lấy mẫu và đảm bảo độ tin cậy và ổn định của dữ liệu được lấy mẫu.

Tốc độ lấy mẫu  : 1 giây

1.4 Đặc điểm cảnh báo

Trong  giao diện dữ liệu chính, mỗi kênh đều có màn hình hiển thị cảnh báo, đồng thời hiển thị giới hạn dưới, giới hạn trên và giới hạn trên . Giới hạn cảnh báo của mỗi kênh có thể được điều chỉnh trong phần cài đặt để phù hợp với các tình huống ứng dụng khác nhau. Sau khi xảy ra cảnh báo, thiết bị sẽ tự động ghi lại thông tin cảnh báo, thông tin này cũng có thể được tự động lưu vào ổ USB flash ngoài và sẽ không bị mất khi tắt nguồn.

Có thể hiển thị tối đa 100 thông báo cảnh báo  , bao gồm thời gian cảnh báo, kênh cảnh báo, giới hạn vượt quá và giá trị đo thực tế tại thời điểm cảnh báo.

1.5 Ưu điểm của sản phẩm

Nó  có thể đồng thời thu thập, ghi lại, hiển thị và phát cảnh báo tối đa 16 kênh dữ liệu nhiệt độ;

 Các bản ghi thu thập dữ liệu có thể được xuất ra, loại bỏ nhu cầu sử dụng bút và giấy, dẫn đến khối lượng công việc bảo trì hàng ngày tối thiểu và chi phí vận hành thấp;

Mỗi  giá trị nhiệt độ có thể được đặt tên tùy ý, giúp dễ dàng phân biệt số hiệu thẻ kỹ thuật và bản ghi đơn vị kỹ thuật của quá trình lấy mẫu;

 Đồng hồ thời gian thực: Sử dụng đồng hồ thời gian thực phần cứng, được cấp nguồn bằng pin lithium khi tắt nguồn, với sai số đồng hồ tối đa là ±1 phút/năm;

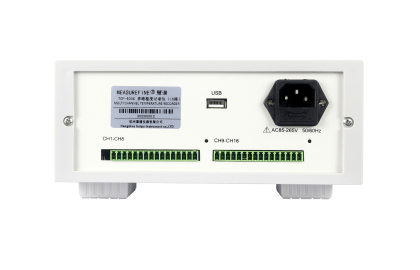

Giao diện truyền thông nối tiếp tiêu chuẩn  , với giao diện RS232C/RS485 cách ly bằng optocoupler và giao diện tốc độ cao USB 2.0 để giao tiếp thuận tiện  ; giao thức truyền thông có sẵn trong các tùy chọn MODBUS tiêu chuẩn và tùy chỉnh của Huipu, có thể được thay đổi đơn giản bằng cách sửa đổi cài đặt bên trong của thiết bị, mà không cần tùy chỉnh.

Bộ nguồn chuyển mạch do chúng tôi  tự phát triển có thể hoạt động bình thường trong dải điện áp rộng từ 85V đến 265V, phù hợp để sử dụng trong nhiều môi trường khác nhau, đảm bảo an toàn và độ tin cậy.

2. Tín hiệu đầu vào

Tương thích với nhiều đầu vào tín hiệu, loại đầu vào có thể được chọn thông qua các nút bấm, đầu vào đa năng được cách ly và không cần cầu nối. Cho phép ghi  , với các loại cụ thể sau:

Cặp nhiệt điện: K, S, R, N, E, J, T, B (cấu hình tiêu chuẩn)

3. Phần mềm máy tính chủ

Thiết bị được trang bị phần mềm máy tính chủ của Huipu, với nhiều tính năng phong phú và dễ sử dụng. Phần mềm cho phép nhập và xuất tất cả các thông số đo được (dạng số,  đường cong, biểu đồ cột), xem dữ liệu lịch sử và thời gian thực, đồng thời hỗ trợ phân tích tại bất kỳ thời điểm nào. Phần mềm cũng có thể được xem trên điện thoại di động trong mạng cục bộ để  xem từ xa thuận tiện.

4.  Ngõ ra báo động/Ngõ ra rơle: Điện áp tiếp điểm AC220V, dòng điện 3A. Ngõ ra tín hiệu thường mở và thường đóng tùy theo giá trị báo động. Có thể tùy chỉnh ngõ ra tín hiệu độc lập cho từng kênh. (Tùy chọn)
