HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A

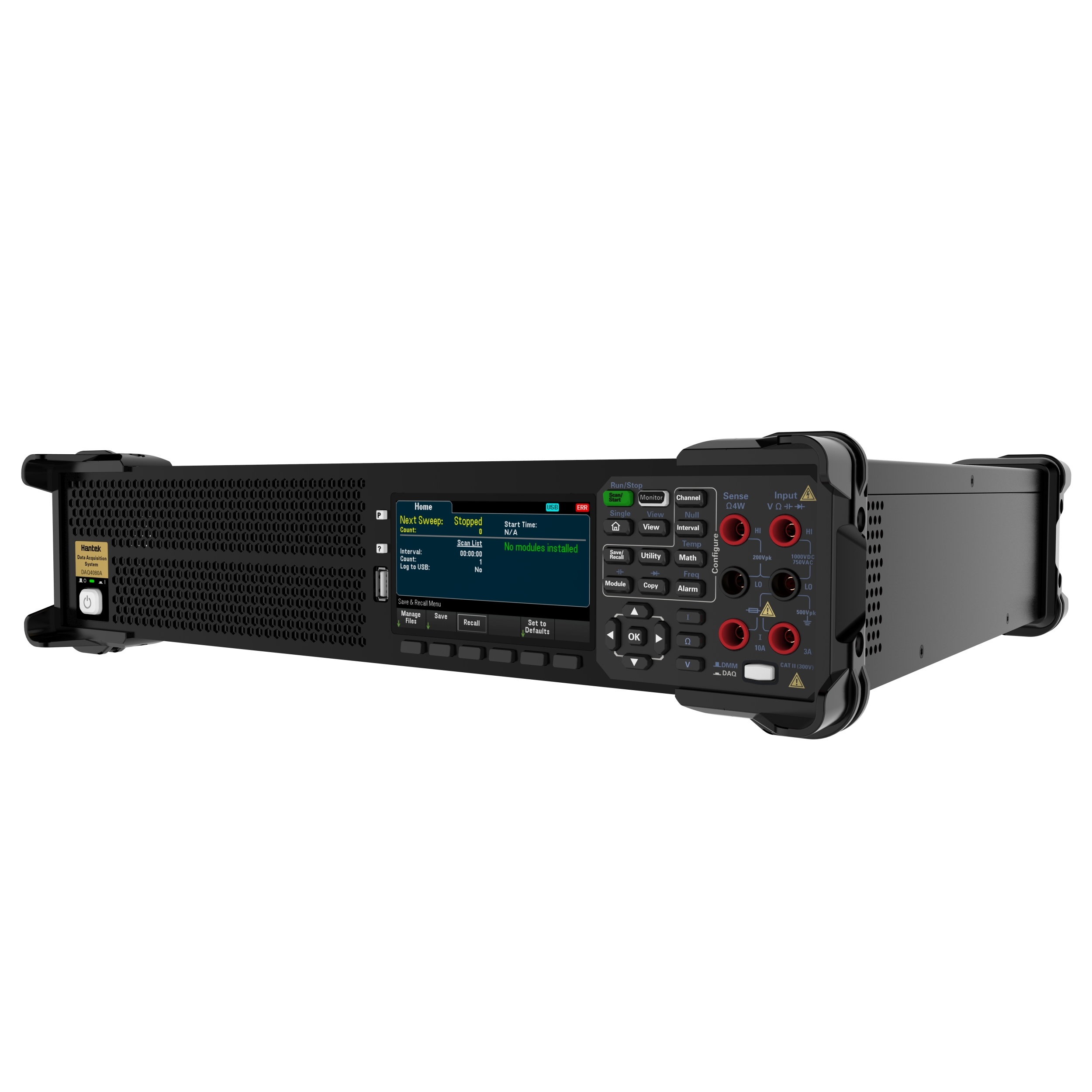

HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A - Ảnh 2

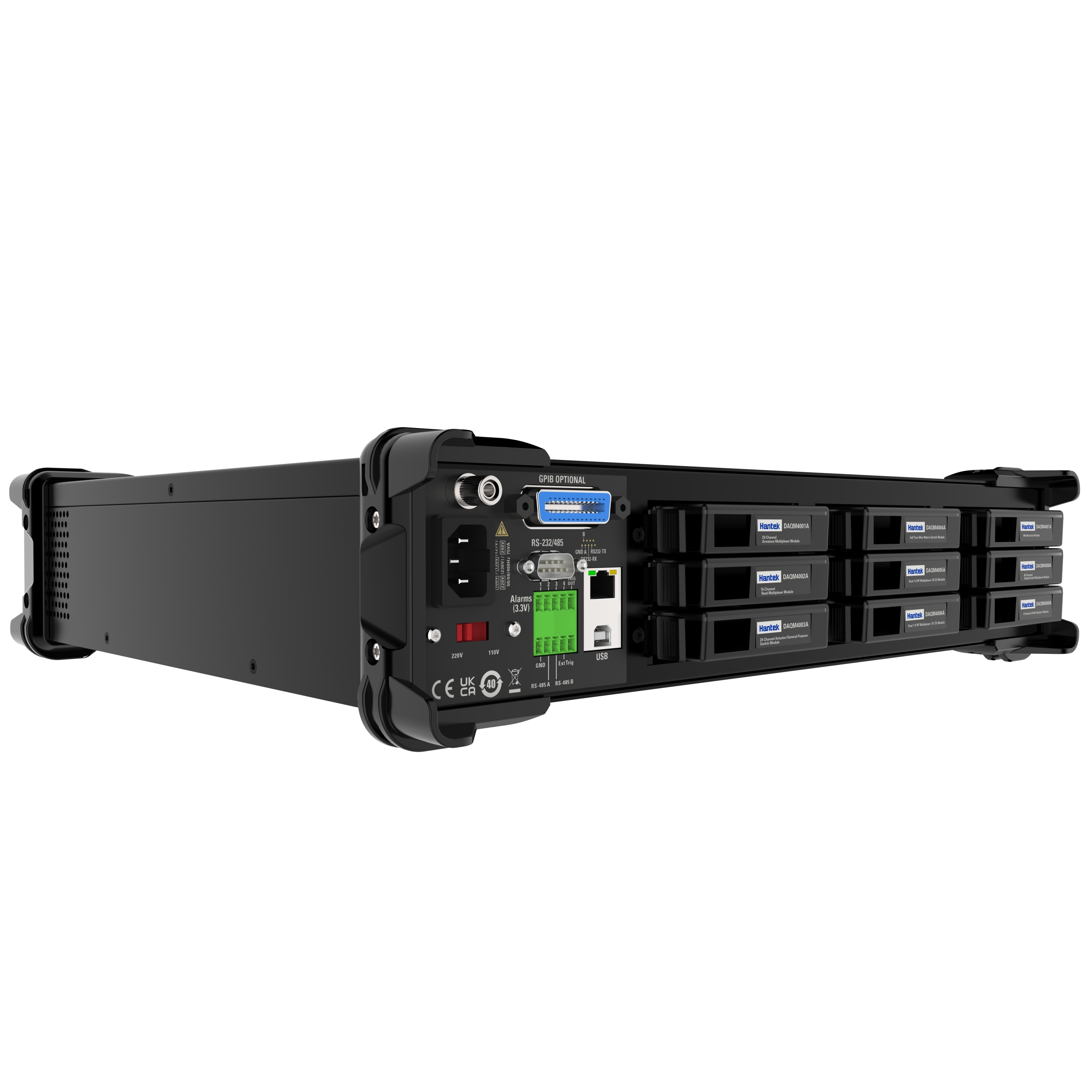

HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A - Ảnh 3

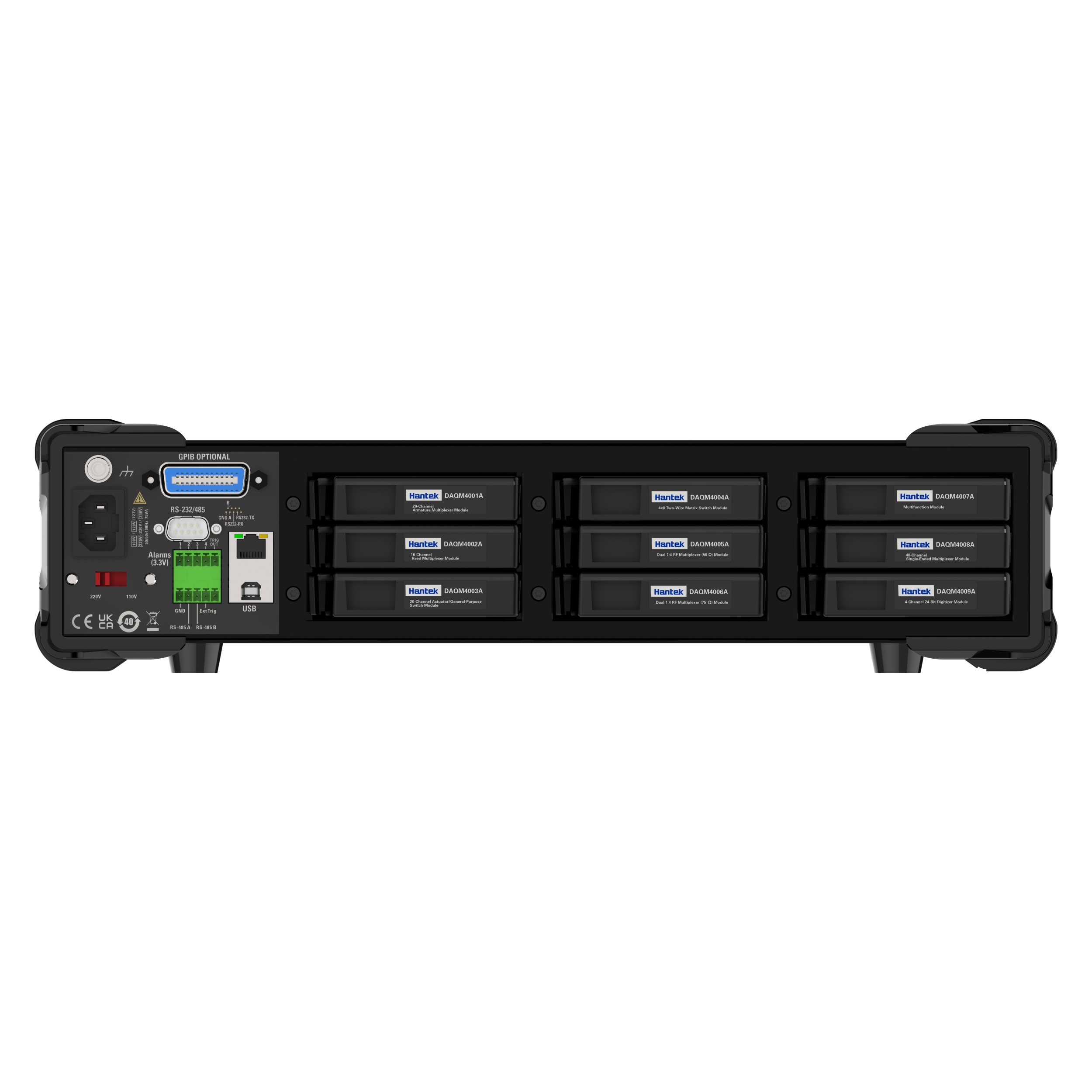

HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A - Ảnh 4
HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A

HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A

Giá: Liên hệ

Giá (chưa VAT)

Giá (gồm VAT)

Cho phép đặt hàng trước

Gọi để có giá tốt

China: 0926692288

Vietnam: 0982477220

HỆ THÔNG THU THẬP DỮ LIỆU HANTEK DAQ4080A

Lên đến 360 kênh trên mỗi hệ thống; Tốc độ quét lên đến 450 kênh/giây; Hỗ trợ độ chính xác lấy mẫu 6 1/2 chữ số; Điện áp (AC/DC), dòng điện (AC/DC), điện trở (hệ thống 2 dây và 4 dây), biến dạng, chu kỳ tần số, điện dung, nhiệt độ (10 loại cặp nhiệt điện/nhiệt điện trở) có thể được đo đồng thời; Có 14 loại thẻ điều khiển thu thập để lựa chọn nhằm đáp ứng các nhu cầu ứng dụng khác nhau; Được trang bị giao diện LAN, USB, RS232/485 và GPIB, giao diện truyền thông phong phú.

  • Mỗi hệ thống có thể có tới 360 kênh;
  • Tốc độ quét lên tới 450 kênh/giây;
  • Hỗ trợ độ chính xác lấy mẫu 6 1/2 chữ số;
  • Đo và chuyển đổi 14 tín hiệu đầu vào khác nhau: đo trực tiếp nhiệt độ (RTD/cặp nhiệt điện/nhiệt điện trở), điện áp (AC/DC), dòng điện (AC/DC), biến dạng, điện trở 2 và 4 dây, tần số và chu kỳ, tụ điện;
  • Giao diện phong phú, được trang bị giao diện LAN, USB, RS232/485 và GPIB;
  • Độ chính xác DCV cơ bản 0,003%;
  • Thiết bị chủ có 9 mô-đun điều khiển tích hợp để đáp ứng các yêu cầu đo lường khác nhau;
  • Màn hình TFT LCD 4,3 inch, thuận tiện cho việc cấu hình và hiển thị kết quả đo theo nhiều cách;
  • Phần mềm PC miễn phí cho phép cấu hình và kiểm soát các bài kiểm tra một cách dễ dàng;
  • Hỗ trợ lưu trữ USB để sao chép/ghi dữ liệu khi hoạt động độc lập.
  • 1. Đối với DC: các chỉ báo kỹ thuật có hiệu lực sau 60 phút làm nóng trước, chu kỳ tích hợp được đặt thành 10 hoặc 100PLC và tự động về 0 được bật. Đối với AC: Thông số kỹ thuật có hiệu lực sau 60 phút làm nóng, với bộ lọc AC chậm và sóng sin.
    2. Độ lệch 20% cho tất cả các dải đo, ngoại trừ các phép thử 1.000DCV, 750ACV, 10ADC, 3AAC, 10AAC và diode.
    3. So với tiêu chuẩn hiệu chuẩn.
    4. Ngoài dải TCAL±5℃, hệ số tăng lên mỗi 1 độ (℃).
    5. Chỉ số kỹ thuật có hiệu lực khi đầu vào sóng sin nằm trong dải >5% và >1mVrms. Dải 750ACV bị giới hạn ở 8×107V-Hz. Nếu tần số tín hiệu đầu vào < 50KHz và đầu vào sóng sin nằm trong khoảng từ 1% đến 5% của toàn bộ dải tần, thì chỉ báo cần thêm 0,1% lỗi bổ sung và tần số nằm trong khoảng từ 50KHz đến 100KHz, chỉ báo cần thêm 0,13%.
    6. Hiệu suất tần số thấp: cung cấp ba Cài đặt bộ lọc: 3Hz, 20Hz, 200Hz. Vượt quá tần số do bộ lọc đặt đã được chỉ định và sẽ không xảy ra lỗi bổ sung nào.
    7. Thông số kỹ thuật phù hợp để đo điện trở 4 dây hoặc 2 dây (NULL trở về 0). Nếu không đặt lại NULL, phép đo điện trở 2 dây sẽ thêm một lỗi bổ sung là 0,2Ω.
    8. Dải 10A chỉ khả dụng ở đầu nối phía trước. Thêm giá trị dòng điện cơ sở 2mA vào mỗi bộ khuếch đại hoặc dòng điện đầu vào> 5Arms. 9. Thông số kỹ thuật có hiệu lực khi đầu vào sóng sin nằm trong dải> 1,5% và> 10μAAC.
    10. Thông số kỹ thuật áp dụng cho điện áp đo được ở đầu vào. Dòng điện thử nghiệm 1mA là điển hình. Sự thay đổi của nguồn dòng điện sẽ làm thay đổi độ sụt áp của tiếp giáp diode.
    11. Đầu dò được chọn sẽ giới hạn phạm vi đo thực tế và lỗi đo. Độ chính xác của đầu dò đã bao gồm tất cả các lỗi đo lường và chuyển đổi nhiệt độ ITS-90. PT100Ro có thể được đặt thành 100Ω ± 5Ω để loại bỏ lỗi đầu dò ban đầu.
    12. Trừ khi có quy định khác, thông số kỹ thuật có hiệu lực sau 60 phút khởi động và với đầu vào sóng sin. Thông số kỹ thuật Áp dụng cho thời gian nhấp nháy 1 giây (7 bit).
    13. Phù hợp với đầu vào sóng sin và sóng vuông ≥100mV. Đối với tín hiệu đầu vào từ 10mV đến 100mV, hãy nhân chỉ số với 10 (tức là, phóng to chỉ số đọc theo hệ số 10).
    14. Phạm vi biên độ là 10% đến 120%, nhỏ hơn 750ACV.
    15. Đầu vào sóng vuông được chỉ định là 10Hz-300kHz.

Thông số kỹ thuật

Phạm vi (2) 24 giờ（3） 90 ngày 1 năm 2 năm Hệ số nhiệt độ (4)
TCAL ± 1℃ TCAL±5℃ TCAL±5℃ TCAL±5℃
Điện áp DC
100mV 0,0030+0,0030 0,0040+0,0035 0,0050+0,0035 0,0065 + 0,0035 0,0005+0,0005
1V 0,0020+0,0006 0,0030+0,0007 0,0040+0,0007 0,0055+0,0007 0,0005+0,0001
10V 0,0015+0,0004 0,0020+0,0005 0,0035+0,0005 0,0050+0,0005 0,0005+0,0001
100V 0,0020+0,0006 0,0035+0,0006 0,0045+0,0006 0,0060+0,0006 0,0005+0,0001
1000V 0,0020+0,0006 0,0035+0,0010 0,0045+0,0010 0,0060+0,0010 0,0005+0,0001
Điện áp AC RMS thực (2, 5, 6)
Dải 100 mV, 1 V, 10 V, 100 V và 750 V
5Hz-10Hz 0,35+0,02 0,35+0,03 0,35+0,03 0,35+0,03 0,035+0,003
10Hz-20KHz 0,04+0,02 0,05+0,03 0,06+0,03 0,07+0,03 0,005+0,003
20KHz-50KHz 0,10+0,04 0,11+0,05 0,12+0,05 0,13+0,05 0,011+0,005
50KHz-100KHz 0,55+0,08 0,60+0,08 0,60+0,08 0,60+0,08 0,060+0,008
100KHz-300KHz 4.00+0.50 4.00+0.50 4.00+0.50 4.00+0.50 0,200+0,020
Dòng điện một chiều Giảm áp suất điện trở bên trong
100μA <0,03V 0,010+0,020 0,040+0,025 0,050+0,025 0,060+0,025 0,0020+0,0030
1mA <0,3V 0,007+0,006 0,030+0,006 0,050+0,006 0,060+0,006 0,0020+0,0005
10mA <0,05V 0,007+0,020 0,030+0,020 0,050+0,020 0,060+0,020 0,0020+0,0020
100mA <0,5V 0,010+0,004 0,030+0,005 0,050+0,005 0,060+0,005 0,0020+0,0005
1A <0,7V 0,050+0,006 0,080+0,010 0,100+0,010 0,120+0,010 0,0050+0,0010
3A <2.0V 0,180+0,020 0,200+0,020 0,200+0,020 0,230+0,020 0,0050+0,0020
10A (8) <0,5V 0,050+0,010 0,120+0,010 0,120+0,010 0,150+0,010 0,0050+0,0010
Dòng điện AC RMS thực (2, 6, 9)
100μA <0,011v 3Hz-5KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,015+0,006
5KHz-10KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,030+0,006
1mA <0,11V 3Hz-5KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,015+0,006
5KHz-10KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,030+0,006
10mA <0,05V 3Hz-5KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,015+0,006
5KHz-10KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,030+0,006
100mA <0,5V 3Hz-5KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,015+0,006
5KHz-10KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,030+0,006
1A <0,7V 3Hz-5KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,015+0,006
5KHz-10KHz 0,10+0,04 0,10+0,04 0,10+0,04 0,10+0,04 0,030+0,006
3A <2.0V 3Hz-5KHz 0,23+0,04 0,23+0,04 0,23+0,04 0,23+0,04 0,015+0,006
5KHz-10KHz 0,23+0,04 0,23+0,04 0,23+0,04 0,23+0,04 0,030+0,006
10A (8) <0,5V 3Hz-5KHz 0,15+0,04 0,15+0,04 0,15+0,04 0,15+0,04 0,015+0,006
5KHz-10KHz 0,15+0,04 0,15+0,04 0,15+0,04 0,15+0,04 0,030+0,006
Kháng cự (7) Kiểm tra dòng điện
100Ω 1mA 0,003+0,0030 0,008+0,004 0,010+0,004 0,012+0,004 0,0006+0,0005
1KΩ 1mA 0,002+0,0005 0,008+0,001 0,010+0,001 0,012+0,001 0,0006+0,0001
10KΩ 100uA 0,002+0,0005 0,008+0,001 0,010+0,001 0,012+0,001 0,0006+0,0001
100KΩ 10uA 0,002+0,0005 0,008+0,001 0,010+0,001 0,012+0,001 0,0006+0,0001
1MΩ 5uA 0,002+0,0010 0,008+0,001 0,010+0,001 0,012+0,001 0,0010+0,0002
10MΩ 500nA 0,015+0,0010 0,020+0,001 0,040+0,001 0,060+0,001 0,0030+0,0004
100MΩ 500nA 0,300+0,0100 0,800+0,010 0,800+0,010 0,800+0,010 0,1500+0,0002
Đặc điểm tần số và chu kỳ
Độ chính xác: ±(%ofreading)（12, 13）
100 mV, 1 V, 10 V, 100 V và 750 V (14)
10Hz-100Hz 0,03 0,03 0,03 0,03 0,035
100Hz-1KHz 0,003 0,008 0,01 0,01 0,015
1KHz -300KHz 0,002 0,006 0,01 0,01 0,015
Sóng vuông (15) 0,001 0,006 0,01 0,01 0,015
Lỗi thời gian cổng bổ sung ± (% đọc) (13) 1 giây 0,1 giây 0,01 giây
3Hz-40Hz 0 0,2 0,2
40Hz-100Hz 0 0,06 0,2
100Hz-1KHz 0 0,02 0,2
1KHz-300KHz 0 0,004 0,03
Sóng vuông (15) 0 0 0
Bật
1KΩ 0,002+0,030 0,008+0,030 0,010+0,030 0,012+0,030 0,001+0,002
Kiểm tra điốt
5V 0,002+0,030 0,008+0,030 0,010+0,030 0,012+0,030 0,001+0,002
Đặc điểm nhiệt độ (11)
PT100 (DIN/IEC751) Độ chính xác của đầu dò +0,05℃
Nhiệt điện trở 5 KΩ Độ chính xác của đầu dò +0,1℃
Điện dung (15)
1.000 nF 0,50+0,50 0,50+0,50 0,50+0,50 0,50+0,50 0,05+0,05
10,00 nF 0,40+0,10 0,40+0,10 0,40+0,10 0,40+0,10 0,05+0,01
100,0 nF 0,40+0,10 0,40+0,10 0,40+0,10 0,40+0,10 0,05+0,01
1.000 μF​ 0,40+0,10 0,40+0,10 0,40+0,10 0,40+0,10 0,05+0,01
10,00 μF 0,40+0,10 0,40+0,10 0,40+0,10 0,40+0,10 0,05+0,01
100,0 μF​ 0,40+0,10 0,40+0,10 0,40+0,10 0,40+0,10 0,05+0,01



Mô-đun mạch Số lượng kênh Tốc độ quét Tốc độ bật/tắt Điện áp AC/DC Cặp nhiệt điện RTD 2 dây RTD 4 dây Nhiệt điện trở Dòng điện AC/DC Tần suất/Thời kỳ Điện trở 2 dây Điện trở 4 dây Điện dung Điện áp đầu vào Dòng điện đầu vào Công suất đầu vào
DAQM4000A 20 450 kênh/giây √ √ × × × × √ √ √ × 120V 0,02A 2,4W
DAQM4001A 20+2 80 kênh/giây 120 kênh/giây √ √ √ √ √ √ √ √ √ √ 300V 1A 50W
DAQM4002A 16 80 kênh/giây 120 kênh/giây √ √ √ √ √ × √ √ √ √ 300V 50mA 2W
DAQM4003A 20 (SPDT) 120 kênh/giây × × × × × × × × × × 300V 1A 50W
DAQM4004A 4×8 (2 dòng) 120 kênh/giây × × × × × × × × × × 300V 1A 50W
DAQM4005A Đôi 1×4 (50Ω) 60 kênh/giây × × × × × × × × × × 42V 0,7A 50W
DAQM4008A 40 (1 dòng) 80 kênh/giây 70 kênh/giây √ × √ × √ × √ √ × √ 300V 1A 50W
DAQM4014A 8 80 kênh/giây √ DC2A
DAQM4015A 8 15 kênh/giây √ AC1100V/DC1500V 10mA(1500V)
DAQM4016A 8 15 kênh/giây √ AC1400V/DC2000V 1mA(2000V)

Tài liệu

Hantek Catalogue 2023
